Арматура визуального контроля
Диоптры нержавеющие AISI 304/316 — смотровая арматура
Смотровая арматура из нержавеющей стали для визуального контроля рабочей среды (цвет, мутность, наличие и характер потока) в трубопроводах и емкостях: диоптры трубные (монтаж в разрыв линии) и гаечные, гигиенические по DIN и SMS. Диаметры от 25 до 154 мм, марки AISI 304/304L/316/316L, стекло боросиликатное (тип Pyrex) или закаленное, уплотнения силикон и EPDM, поверхность Ra 0,8 мкм, давление до 10 бар (зависит от диаметра).
- Видыдиоптр трубный, диоптр гаечный
- Марки стали
- Диаметрот 25 до 154 мм (DIN / SMS)
- Стеклоборосиликатное (Pyrex), закаленное
- Уплотнениясиликон, EPDM
- Давление / поверхностьдо 10 бар (по Ø), Ra 0,8 мкм
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Диоптр трубный
Трубный диоптр монтируется в разрыв трубопровода (inline) и дает обзор потока через смотровые стекла: по DIN диаметр от 28 до 154 мм, по SMS от 25 до 101,6 мм, присоединение резьба или под приварку. Марки AISI 304/304L/316/316L, стекло боросиликатное (тип Pyrex) или закаленное, уплотнение силикон или EPDM, поверхность Ra 0,8 мкм, давление до 10 бар (зависит от диаметра).

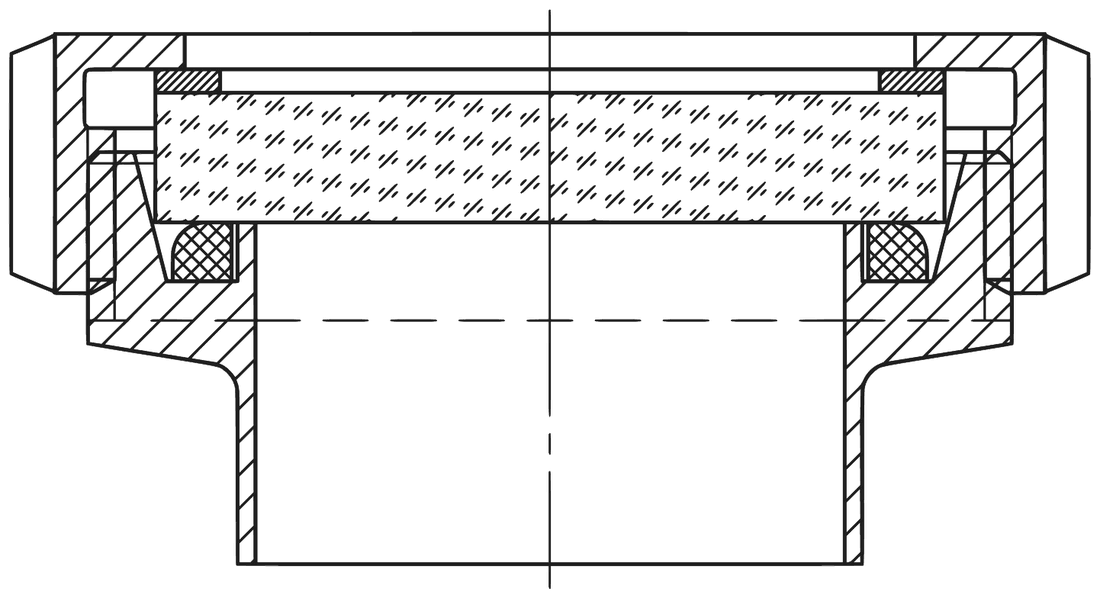

Диоптр гаечный
Гаечный диоптр: смотровое стекло прижато накидной гайкой стеклодержателя, к системе присоединяется под приварку. По DIN диаметр от 28 до 154 мм, по SMS от 25 до 101,6 мм. Марки AISI 304/304L/316/316L, стекло боросиликатное (тип Pyrex) или закаленное, уплотнение силикон или EPDM, поверхность Ra 0,8 мкм, давление до 10 бар (зависит от диаметра).
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Марки стали | Стекло | Уплотнение | Макс. давление | Присоединение |
|---|---|---|---|---|---|---|---|
| Диоптр трубный | DIN | от 28,0 до 154,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | PIREX, закаленное | SILICONE, EPDM | 10 | резьба, под приварку |
| Диоптр трубный | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | PIREX, закаленное | SILICONE, EPDM | 10 | резьба, под приварку |
| Диоптр гаечный | DIN | от 28,0 до 154,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | PIREX, закаленное | SILICONE, EPDM | 10 | под приварку |
| Диоптр гаечный | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | PIREX, закаленное | SILICONE, EPDM | 10 | под приварку |
Выбор уплотнения
Уплотнение определяет рабочую температуру и совместимость со средой — подбирайте по задаче.
| Уплотнение | Температура | Среда |
|---|---|---|
| EPDM | -45…+130 °C | Пар, горячая вода, моющие растворы CIP (разбавленные кислоты и щелочи); не масла |
| Силикон | -60…+200 °C | Пищевые и инертные среды, горячие продукты; не нефтепродукты |
Присоединения
Трубный диоптр на разборных линиях: монтаж и снятие без сварки для осмотра и обслуживания смотровых стекол.
Трубный и гаечный диоптры на стационарных гигиенических линиях, где важна герметичность и минимум разъемных соединений; поверхность Ra 0,8 мкм.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Визуальный контроль цвета, мутности и потока продукта на гигиенических линиях DIN/SMS с поверхностью Ra 0,8 мкм и уплотнениями силикон или EPDM.
Контроль протока сусла, пива и воды, наличия пены и взвеси; трубный диоптр в разрыв линии разлива и перекачки.
Наблюдение за средой и потоком в трубопроводах; марки AISI 316/316L и боросиликатное стекло (тип Pyrex) под агрессивные и горячие среды.
Визуальный контроль среды на линиях и в обвязке резервуаров; гаечный диоптр под приварку на стационарных узлах.
Как выбрать
- Тип диоптра. Трубный диоптр ставят в разрыв трубопровода для обзора потока (резьба или под приварку). Гаечный диоптр монтируется под приварку — для стационарных узлов контроля. Диаметр подбирают под линию: DIN от 28 до 154 мм, SMS от 25 до 101,6 мм.
- Стекло. Две опции окна: боросиликатное (тип Pyrex) — выше термостойкость и стойкость к тепловому удару, для горячих сред, пара и мойки CIP; и закаленное стекло. Оба варианта термоупрочнены и рассчитаны на рабочее давление до 10 бар (зависит от диаметра).
- Марка стали. Нейтральные и пищевые среды — AISI 304; хлориды, кислоты, горячая агрессивная среда — AISI 316/316L. Подробнее — в гайдах по AISI 304 и AISI 316.
- Уплотнение и присоединение. Для пара и горячей воды — EPDM; для пищевых и инертных сред — силикон. Резьба — у трубного на разборных линиях; под приварку — у трубного и гаечного на стационарных гигиенических узлах.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл корпуса (химсостав и механические свойства плавки)
- Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование)
- Для оборудования под избыточным давлением свыше 0,05 МПа — оценка по ТР ТС 032/2013 (форма по категории Приложения 1)
- Для пищевого контакта — санитарно-гигиеническая оценка нержавеющих материалов (СГР / экспертное заключение)
- Протокол испытания на прочность и герметичность; паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые исполнения — со склада в Краснодаре, отгрузка по всей России и СНГ. Позиции под заказ — срок уточняйте у менеджера.
Узнать цену и наличие: диоптры нержавеющие (смотровая арматура)
Подберем исполнение под задачу, проверим наличие, рассчитаем цену и сроки доставки.
