Фильтры сетчатые нержавеющие AISI 304/316 — угловые, косые и Y-тип
Сетчатые фильтры из нержавеющей стали для очистки рабочей среды от твердых частиц и защиты насосов, счетчиков и арматуры: гигиенические угловые и косые по DIN (резьба, под приварку, до 10 бар, поверхность Ra 0,8 мкм) и промышленные Y-тип фланцевые и муфтовые по ISO (до 16 бар). Диаметры от 17 до 219 мм (3/8"–8"), марки AISI 304/304L/316/316L, уплотнения NBR, EPDM и силикон.
- Марки стали
- Диаметрот 17 до 219 мм (3/8"–8")
- Макс. давлениедо 16 бар
- Присоединениярезьба (BSP), фланцевое, под приварку
- УплотненияNBR, EPDM, силикон
- ПоверхностьRa 0,8 мкм (гигиенические)
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Фильтр угловой
Угловой сетчатый фильтр гигиенического исполнения по DIN: диаметр от 28 до 154 мм, присоединение резьба или под приварку, давление до 10 бар. Корпус поворачивает поток на 90° (вход и выход перпендикулярны), а сетчатый стакан задерживает частицы; уплотнения NBR, EPDM или силикон, поверхность Ra 0,8 мкм для пищевых линий.

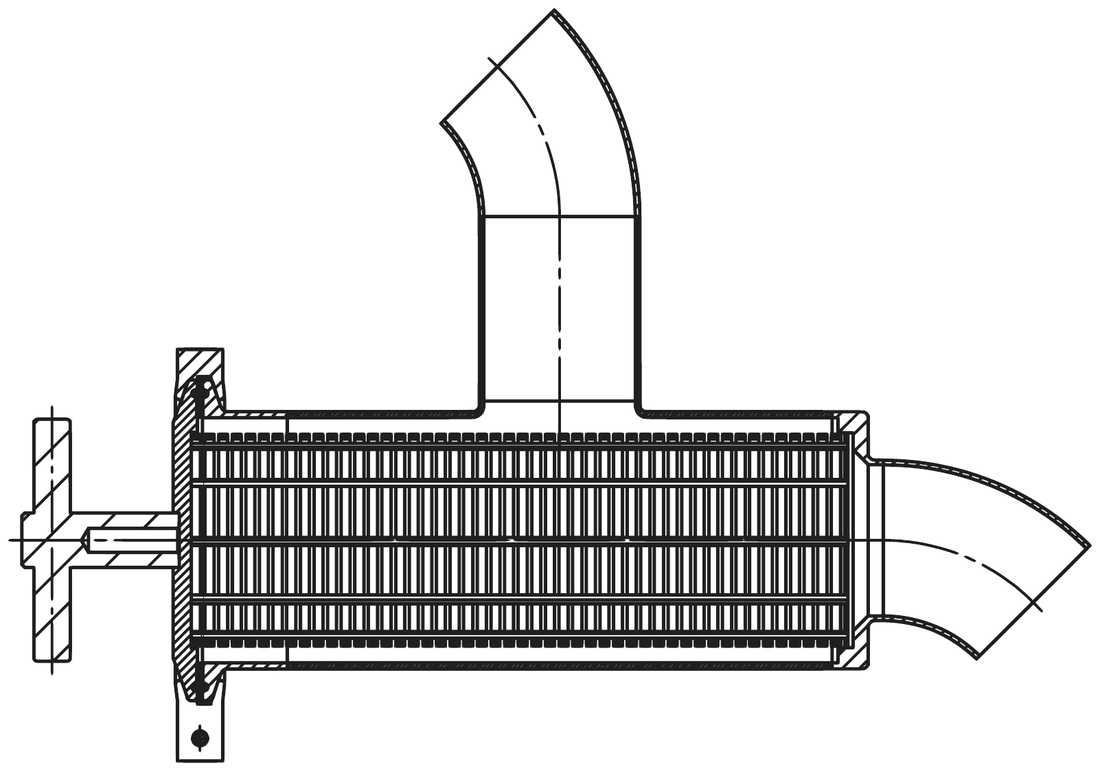

Фильтр косой
Косой (Y-образный) сетчатый фильтр гигиенического исполнения по DIN: диаметр от 28 до 154 мм, резьба или под приварку, давление до 10 бар. Сетчатый элемент стоит в наклонном кармане под углом к потоку — его легко извлечь и промыть; уплотнения NBR, EPDM, силикон, поверхность Ra 0,8 мкм.

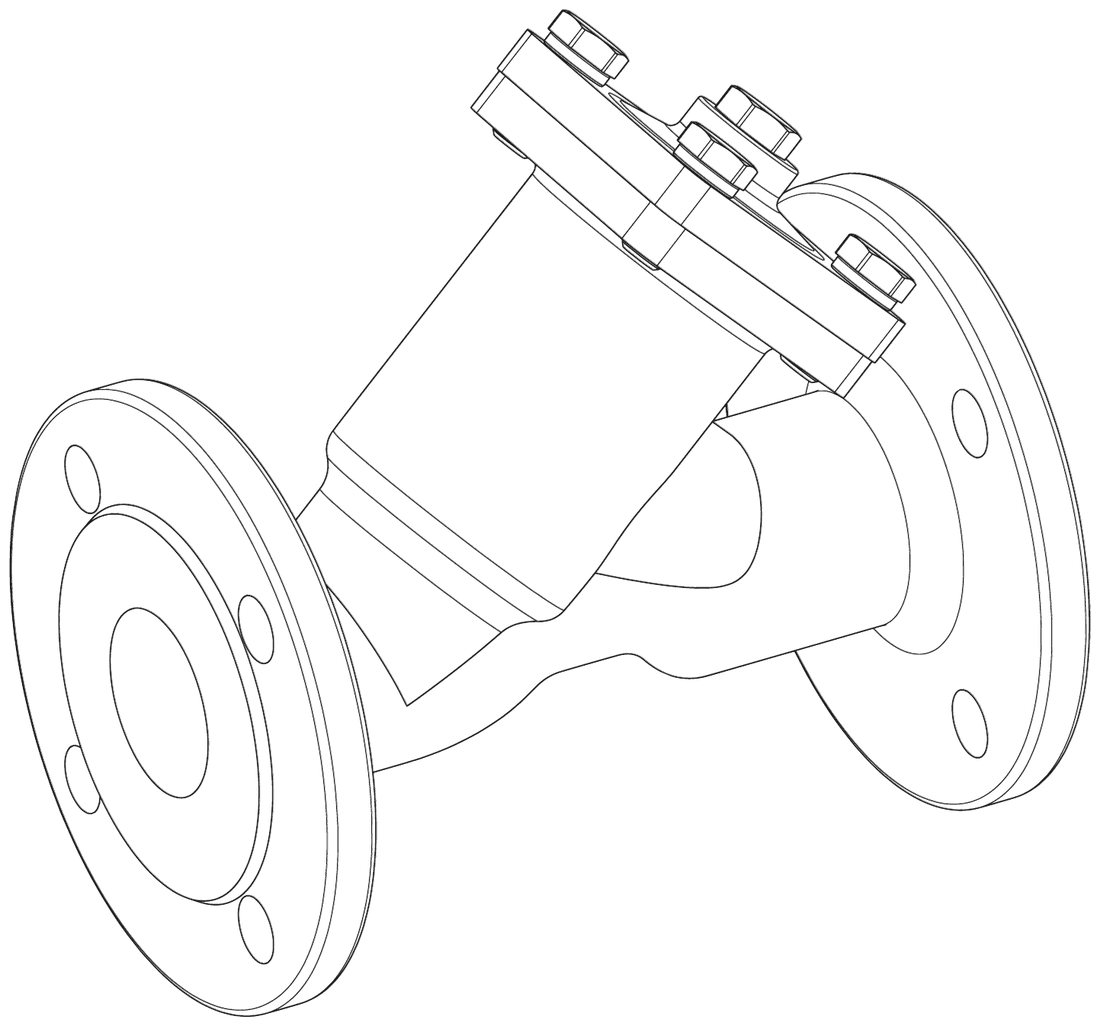

Фильтр фланцевый Y-тип
Промышленный фильтр Y-типа фланцевого монтажа по ISO: диаметр от 21 до 219 мм (1/2"–8"), давление до 16 бар, марки AISI 304 и 316. Y-образный корпус с наклонным сетчатым карманом для магистралей среднего и большого диаметра; защищает насосы, теплообменники и счетчики от окалины и частиц.

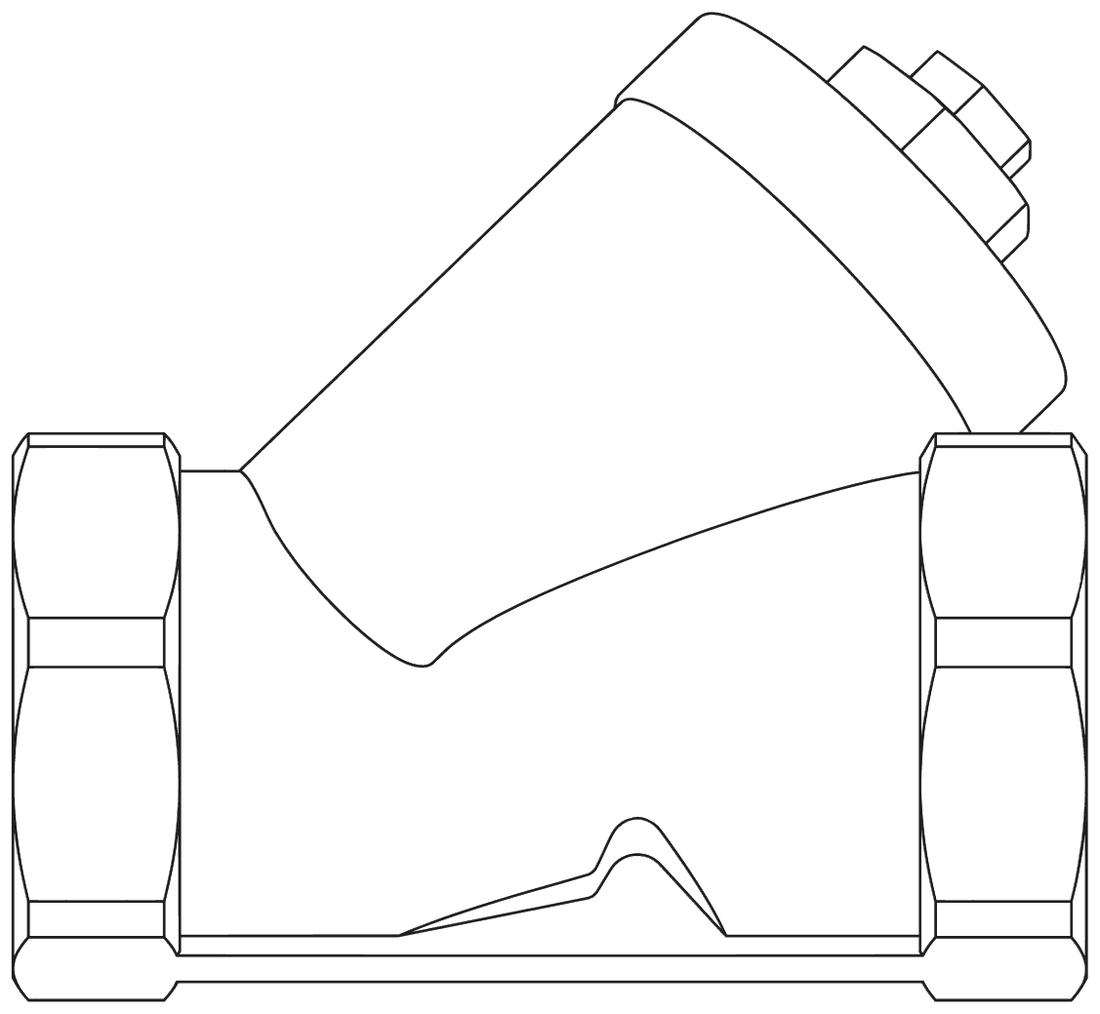

Фильтр муфтовый Y-тип
Промышленный фильтр Y-типа с резьбовым присоединением BSP по ISO: диаметр от 17 до 89 мм (3/8"–3"), давление до 16 бар, марки AISI 304 и 316. Быстрый монтаж без сварки на резьбовых линиях малого и среднего диаметра; сетчатый карман снимается для чистки.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Макс. давление | Марки стали | Уплотнение | Присоединение |
|---|---|---|---|---|---|---|
| Фильтр угловой | DIN | от 28,0 до 154,0 | 10,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | NBR, EPDM, SILICONE | резьба, под приварку |
| Фильтр косой | DIN | от 28,0 до 154,0 | 10,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | NBR, EPDM, SILICONE | резьба, под приварку |
| Фильтр фланцевый Y-тип | ISO | от 21,3 до 219,1 (от 1/2" до 8") | 16,0 | AISI 304, AISI 316 | — | фланцевое |
| Фильтр муфтовый Y-тип | ISO | от 17,1 до 88,9 (от 3/8" до 3") | 16,0 | AISI 304, AISI 316 | — | BSP |
Выбор уплотнения
Уплотнение определяет рабочую температуру и совместимость со средой — подбирайте по задаче.
| Уплотнение | Температура | Среда |
|---|---|---|
| EPDM | -45…+130 °C | Насыщенный пар, горячая вода, разбавленные кислоты и щелочи; не масла, не нефтепродукты |
| NBR | -30…+100 °C | Масла, топливо и нефтепродукты; не пар, не сильные кислоты, не озон |
| Силикон | -60…+200 °C | Пищевые и инертные среды, горячий воздух; не нефтепродукты |
Присоединения
Муфтовый Y-тип и гигиенические угловой/косой малого и среднего диаметра: быстрый монтаж без сварки на разборных резьбовых линиях.
Фильтр Y-типа на магистралях среднего и большого диаметра, давление до 16 бар: надежный разъемный стык под обслуживание сетки.
Стационарные гигиенические линии, где важна герметичность и минимум разъемных соединений; поверхность Ra 0,8 мкм.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Защита насосов, счетчиков и теплообменников от окалины, песка и твердых частиц. Промышленные Y-тип фланцевые и муфтовые фильтры по ISO до 16 бар, марки AISI 304/316.
Гигиенические угловой и косой фильтры по DIN с поверхностью Ra 0,8 мкм и уплотнениями EPDM или силикон — задерживают частицы и легко разбираются под мойку сетки.
Агрессивные среды и хлориды: марки AISI 316/316L устойчивее к питтинговой коррозии; уплотнение NBR для нефтепродуктов, EPDM для разбавленных кислот и щелочей.
Фильтрация теплоносителя и конденсата перед регулирующей арматурой, насосами и счетчиками тепла; уплотнение EPDM для пара и горячей воды.
Как выбрать
- Тип и геометрия. Магистраль среднего и большого диаметра — фланцевый Y-тип (до 16 бар). Резьбовые линии — муфтовый Y-тип или гигиенический косой. Пищевые линии с регулярной мойкой — гигиенические угловой/косой по DIN (Ra 0,8 мкм, уплотнения). Косой и Y-тип фильтруют наклонным карманом, угловой дополнительно поворачивает поток.
- Марка стали. Нейтральные и пищевые среды — AISI 304; хлориды, химия, морская атмосфера — AISI 316. Для соляной кислоты не подходят ни 304, ни 316. Подробнее — в гайдах по AISI 304 и AISI 316.
- Присоединение. Резьба (BSP) — у муфтового Y-тип и гигиенических; фланцевое — у фланцевого Y-тип на больших диаметрах; под приварку — у стационарных гигиенических линий.
- Давление и диаметр. Сверяйте рабочее давление и диаметр по сводной таблице: гигиенические угловой/косой рассчитаны до 10 бар, промышленные Y-тип фланцевые и муфтовые — до 16 бар.
- Уплотнение и тонкость сетки. Пар и горячая вода — EPDM; нефтепродукты и масла — NBR; пищевые и инертные среды, высокая температура — силикон. Размер ячейки сетчатого элемента подбирается под задачу — уточняйте у менеджера.
