Комплектующие изделия для емкостей
Оснастка емкостей: моющие головки, уровнемеры, пробоотборники
Санитарно-технологическая обвязка нержавеющих резервуаров: моющие головки CIP (статические и ротационные, DIN и ISO, AISI 316/316L), узлы визуального контроля уровня (труба уровнемера и держатели), пробоотборники и соединительные муфты (BSP, силикон), а также шпунт-аппараты контроля и сброса давления (до 2,2 бар, опция манометр). Марки AISI 304/304L/316/316L, присоединения резьба BSP, под приварку, под шплинт и Clamp.
- Назначениемойка CIP, контроль уровня, отбор проб
- Марки стали
- Присоединениярезьба (BSP), под приварку, шплинт, Clamp
- Мойкаротационные и статические головки, угол 270/360°
- Уплотнениесиликон
- СтандартыDIN, ISO
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Моющая головка струйная ротационная (S-образная)
Струйная ротационная (S-образная) моющая головка CIP по DIN и ISO: диаметр присоединения от 28 до 60 мм, AISI 316/316L, присоединение резьба, сварка или шплинт. Вращается под напором моющего раствора и бьет направленными струями — для безразборной мойки крупных резервуаров.
Головка моющая ротационная

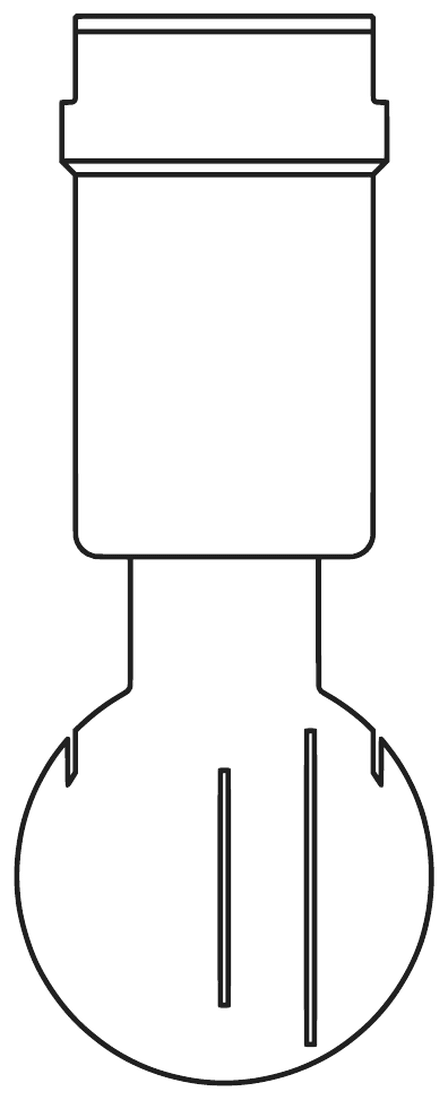

Ротационная моющая головка CIP по ISO: диаметр присоединения от 21 до 60 мм, марки AISI 304/304L/316/316L, присоединение BSP, под шплинт или под приварку. Свободно вращается потоком и обмывает стенки емкости направленными струями — эффективнее статической головки и экономит воду и моющий раствор при меньшем расходе.
Головка моющая

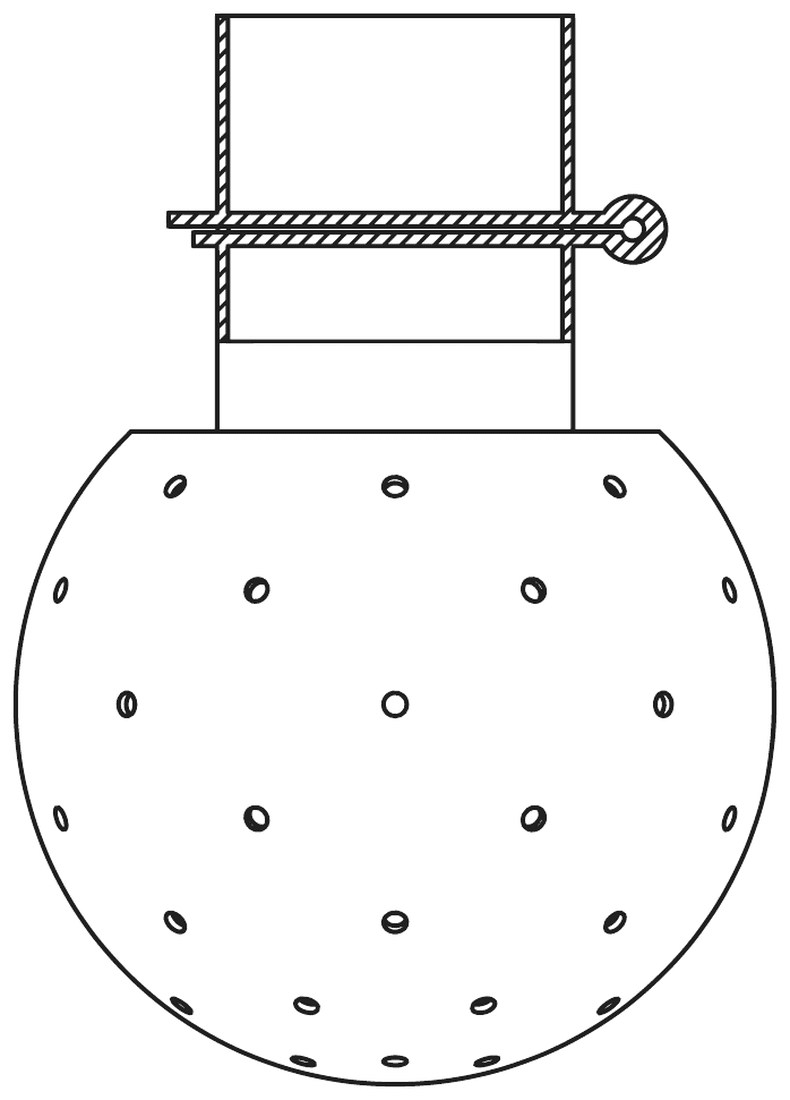

Статическая моющая головка-шар по DIN: диаметр присоединения от 18 до 52 мм, марки AISI 304/304L/316/316L, угол распыления 270° или 360° (зона орошения), присоединение под приварку или шплинт. Неподвижный перфорированный шар распыляет моющий раствор по внутренней поверхности резервуара.
Труба уровнемера
Труба уровнемера для визуального контроля уровня среды: диаметр 20 мм, стенка 2 мм, длина 3000, 5000 или 6000 мм, материал стекло или plexiglass. Устанавливается в держатели уровнемера на корпусе емкости.
Держатель уровнемера верхний (нижний)

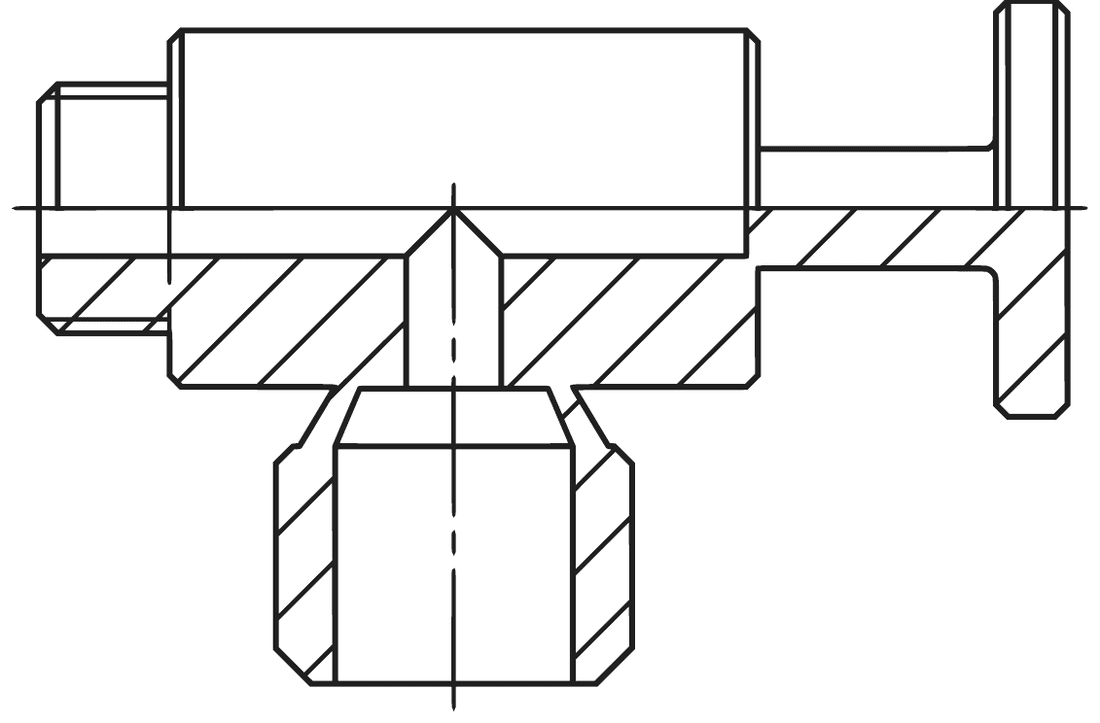

Верхний (нижний) держатель уровнемера по ISO: присоединение BSP 1/2" (21,3 мм), марки AISI 304/304L/316/316L, уплотнение силикон. Фиксирует трубу уровнемера на резервуаре и герметизирует ввод.
Муфта соединительная

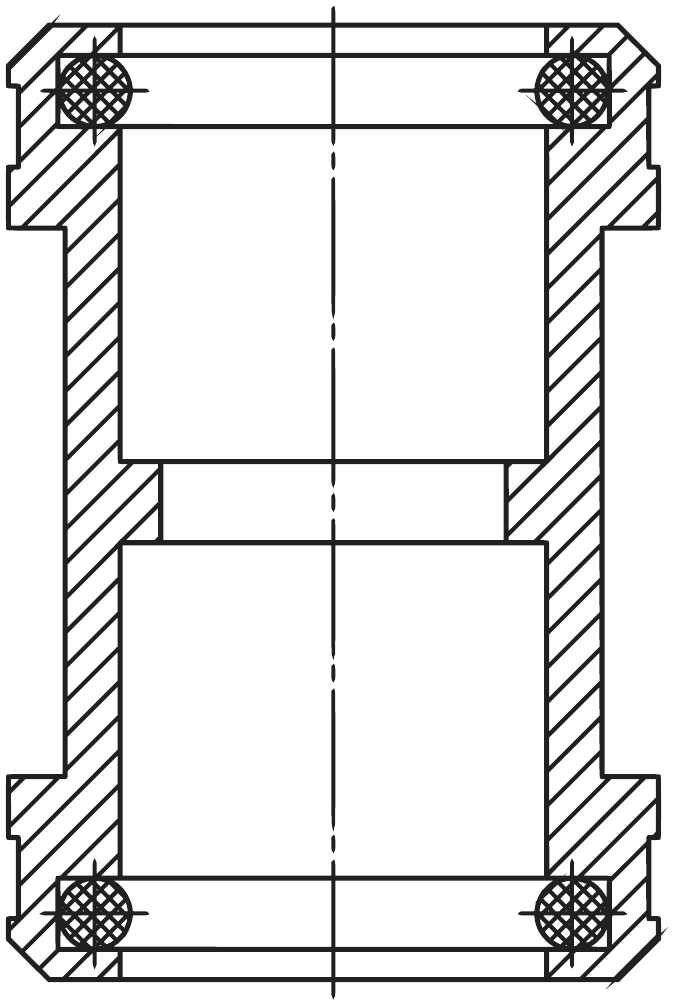

Соединительная муфта оснастки: диаметр присоединения 20 мм, марки AISI 304/304L/316/316L, уплотнение силикон. Соединительный узел трубы уровнемера и арматуры контроля на корпусе емкости.
Держатель уровнемера нижний (с пробоотборником)

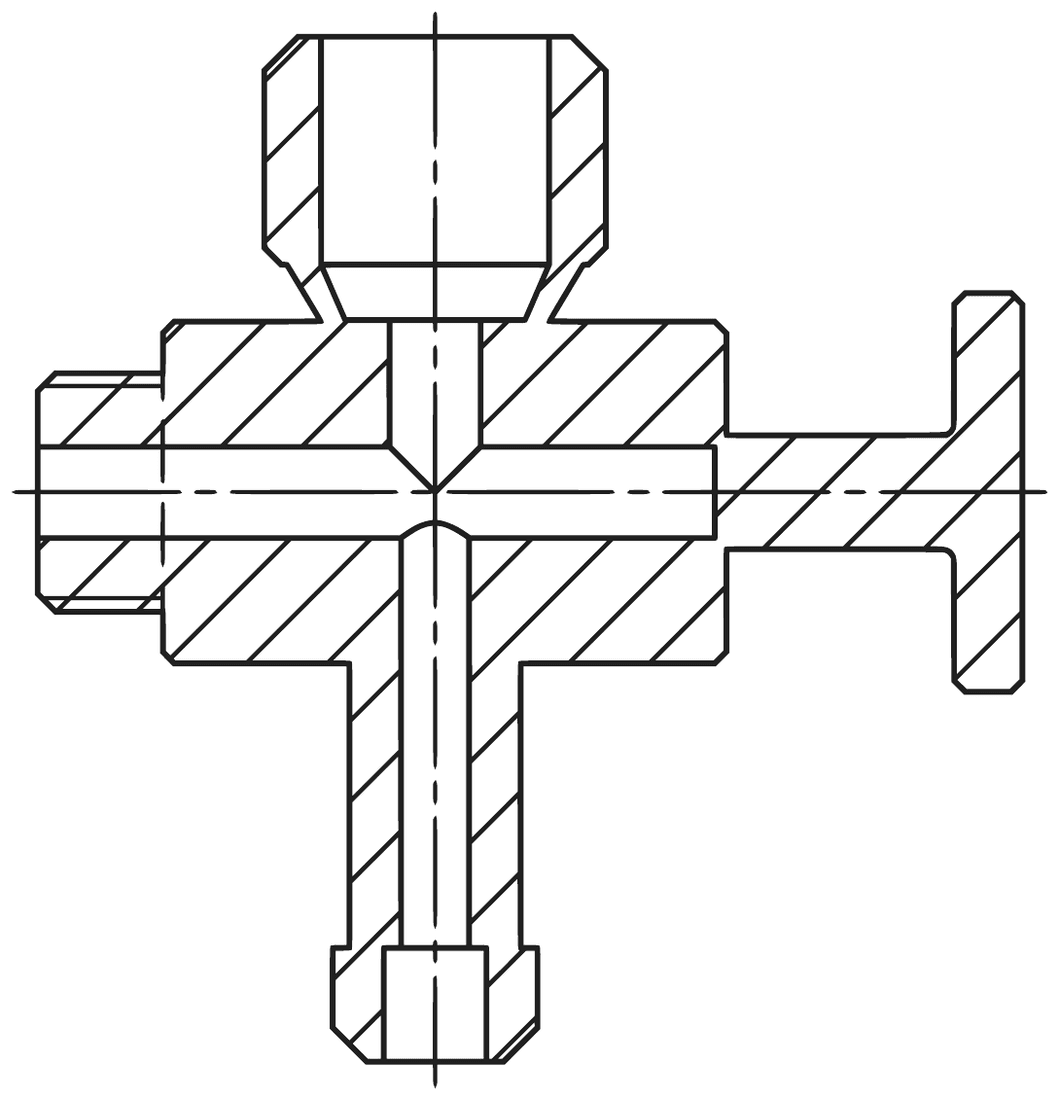

Нижний держатель уровнемера с пробоотборником по ISO: присоединение BSP 1/2" (21,3 мм), марки AISI 304/304L/316/316L, уплотнение силикон. Держит трубу уровнемера снизу и одновременно служит точкой отбора пробы продукта.
Пробоотборник

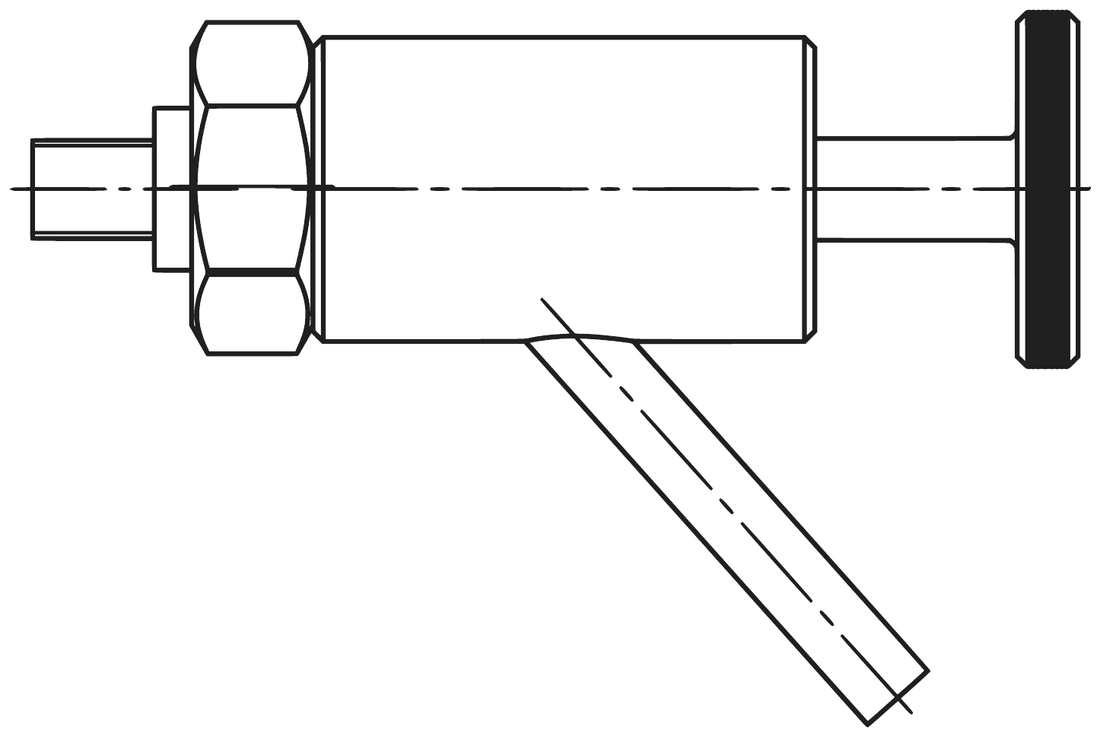

Пробоотборник по ISO: присоединение BSP 1/2" (21,3 мм), марки AISI 304/304L/316/316L, уплотнение силикон. Для гигиеничного отбора проб продукта из резервуара без загрязнения среды.
Шпунт-аппарат прямой

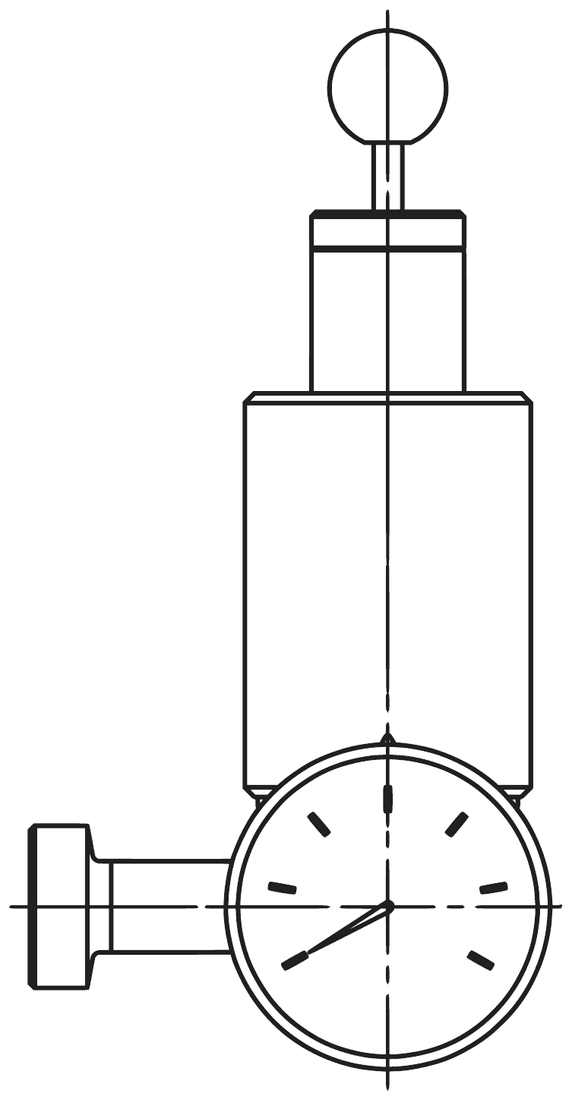

Шпунт-аппарат прямой по DIN: диаметр 18, 22 или 32 мм, AISI 304, максимальное давление 2,2 бар, опция с манометром, присоединение резьба или Clamp. Контролирует и сбрасывает избыточное давление в резервуаре.
Шпунт-аппарат левый

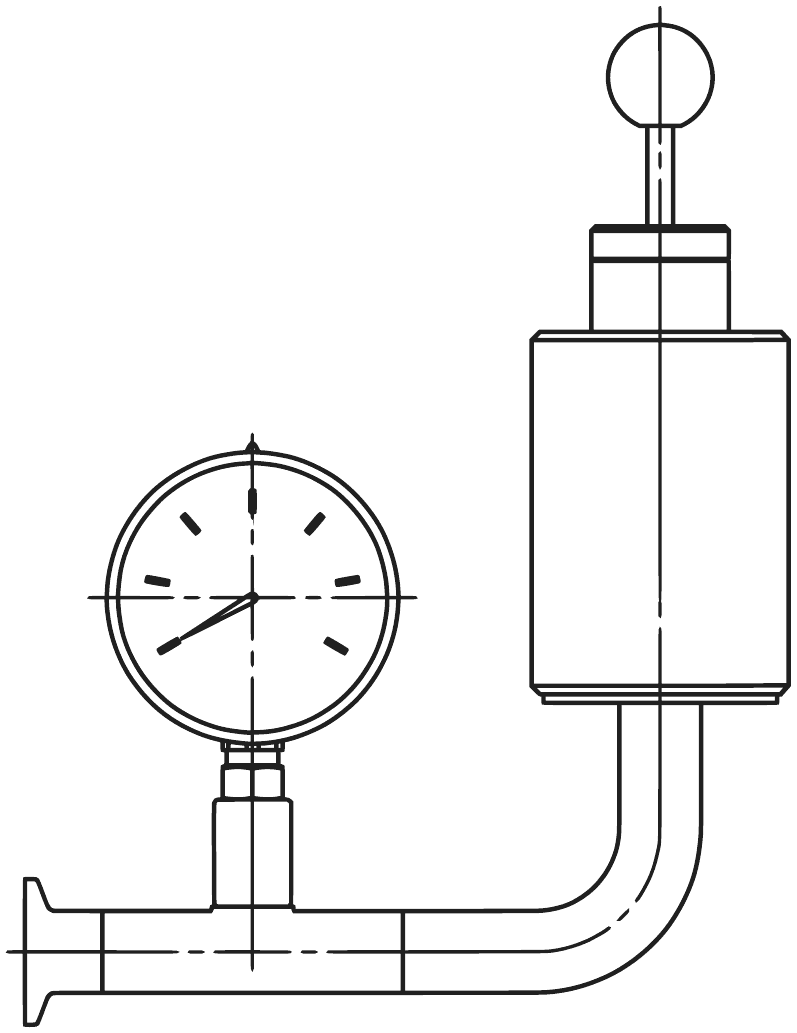

Шпунт-аппарат левый по DIN: диаметр 18, 22 или 32 мм, AISI 304, максимальное давление 2,2 бар, опция с манометром, присоединение резьба или Clamp. Левое исполнение под компоновку обвязки резервуара.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Марка стали | Уплотнение | Присоединение |
|---|---|---|---|---|---|
| Моющая головка струйная ротационная (S-образная) | DIN | от 28,0 до 52,0 | AISI 316, AISI 316L | — | резьба, сварка, шплинт |
| Моющая головка струйная ротационная (S-образная) | ISO | от 33,7 до 60,3 | AISI 316, AISI 316L | — | резьба, сварка, шплинт |
| Головка моющая ротационная | ISO | от 21,3 до 60,3 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | BSP, под шплинт, под приварку |
| Головка моющая | DIN | от 18,0 до 52,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | под приварку, шплинт |
| Труба уровнемера | — | 20,0 | — | — | — |
| Держатель уровнемера верхний (нижний) | ISO | 21,3 (1/2") | AISI 304, AISI 304L, AISI 316, AISI 316L | SILICONE | BSP |
| Муфта соединительная | — | 20,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | SILICONE | — |
| Держатель уровнемера нижний (с пробоотборником) | ISO | 21,3 (1/2") | AISI 304, AISI 304L, AISI 316, AISI 316L | SILICONE | BSP |
| Пробоотборник | ISO | 21,3 (1/2") | AISI 304, AISI 304L, AISI 316, AISI 316L | SILICONE | BSP |
| Шпунт-аппарат прямой | DIN | 18,0, 22,0, 32,0 | AISI 304 | — | резьба, Clamp |
| Шпунт-аппарат левый | DIN | 18,0, 22,0, 32,0 | AISI 304 | — | резьба, Clamp |
Присоединения
Держатели уровнемера, пробоотборник, муфта и моющие головки: разъемный монтаж на резьбовых патрубках емкости, уплотнение силикон.
Моющие головки на стационарных гигиенических линиях, где нужен неразъемный герметичный ввод в резервуар.
Моющие головки с быстрой установкой и снятием для замены или ручной мойки без инструмента.
Шпунт-аппараты контроля давления: разборка под мойку CIP/SIP без инструмента.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Безразборная мойка CIP резервуаров моющими головками, асептический отбор проб пробоотборником и визуальный контроль уровня. Марки AISI 316/316L для моющих головок, силикон для пищевого контакта.
Мойка цилиндроконических танков (ЦКТ) ротационными головками, контроль уровня трубой уровнемера, шпунт-аппарат для сброса избыточного давления брожения.
Безразборная мойка реакторов и емкостей хранения, контроль и сброс давления шпунт-аппаратом, марки AISI 316/316L под агрессивные среды.
Визуальный контроль уровня (труба уровнемера и держатели), отбор проб и соединительные муфты обвязки на накопительных емкостях.
Как выбрать
- Тип моющей головки. Статическая головка-шар (угол распыления 270° или 360°) — для небольших емкостей и невысоких требований; ротационная — эффективнее и экономичнее (меньше воды и моющего раствора); струйная ротационная (S-образная) — для крупных резервуаров с направленными струями. Угол 360° дает полный сферический охват, 270° — частичный (под конкретную зону обмыва); дальность струи зависит от давления и расхода.
- Присоединение. Под приварку — стационарно и герметично; под шплинт — быстрая установка и снятие головки; резьба BSP — разъемные узлы уровня, отбора проб и муфты; Clamp — шпунт-аппараты под разборную мойку.
- Контроль уровня и отбор проб. Труба уровнемера (стекло или plexiglass, длина 3000–6000 мм) ставится в верхний и нижний держатели; нижний держатель может совмещаться с пробоотборником. Для отдельного отбора проб — пробоотборник BSP 1/2" с уплотнением силикон.
- Контроль давления. Шпунт-аппарат (прямой или левый по компоновке) контролирует и сбрасывает избыточное давление до 2,2 бар; опция с манометром для визуального контроля. Присоединение резьба или Clamp.
- Марка стали. AISI 304 — нейтральные и пищевые среды; моющие головки штатно AISI 316/316L. Для хлоридов, кислот и агрессивных моющих сред выбирайте AISI 316/316L. Подробнее — в гайдах по AISI 304 и AISI 316.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл (химсостав и механические свойства плавки)
- Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование)
- Для изделий под избыточным давлением, подпадающих под ТР ТС 032/2013 (как правило PS свыше 0,05 МПа и DN свыше 25) — оценка по ТР ТС 032/2013; изделия ниже порогов (например малые проходы шпунт-аппарата) — по ТР ТС 010/2011
- Для пищевого контакта — санитарно-гигиеническая оценка нержавеющих материалов (СГР / экспертное заключение)
- Протокол испытания на герметичность; паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые исполнения — со склада в Краснодаре, отгрузка по всей России и СНГ. Позиции под заказ — срок уточняйте у менеджера.
