Затворы дисковые нержавеющие AISI 304 и 316

Дисковые поворотные затворы из нержавеющей стали для перекрытия и регулирования потока в трубопроводах большого диаметра: двухходовые и трехходовые исполнения, диаметры до 204 мм, присоединения под резьбу, Clamp и приварку, уплотнения EPDM, VITON, NBR и силикон.

  • Марки стали
    AISI 304 / 304L / 316 / 316L
  • Диаметр
    от 25 до 204 мм
  • Присоединения
    резьба, Clamp, под приварку
  • Уплотнения
    EPDM, VITON, NBR, силикон
  • Температура
    до +230 °C (по уплотнению)
Узнать цену и наличиеВиды

Виды

Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.

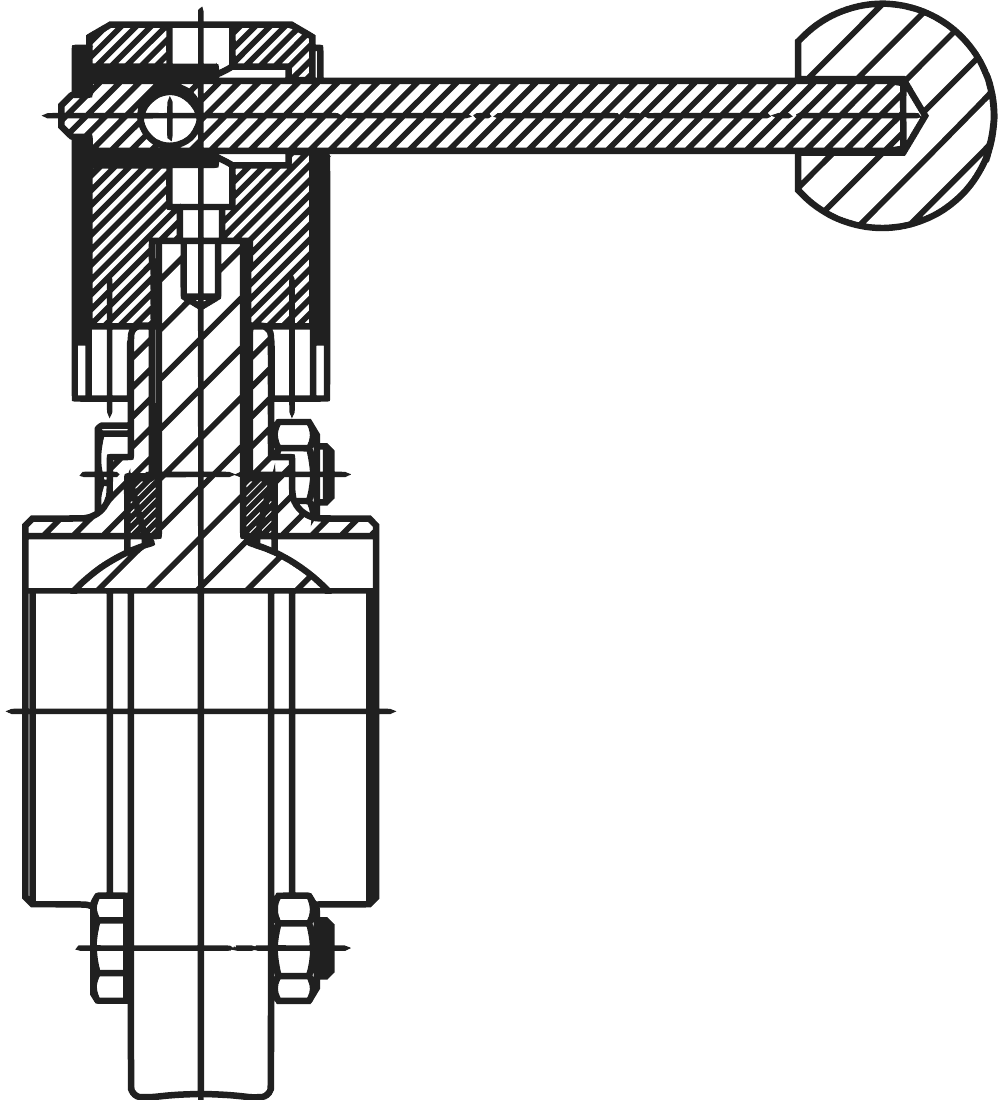

Затвор дисковый — технический чертеж

Затвор дисковый

Двухходовой поворотный затвор по DIN и SMS: диаметр до 204 мм (DIN), присоединение резьба, Clamp или под приварку. Перекрытие потока поворотом диска на 90°, уплотнения EPDM/SILICONE/VITON/NBR.

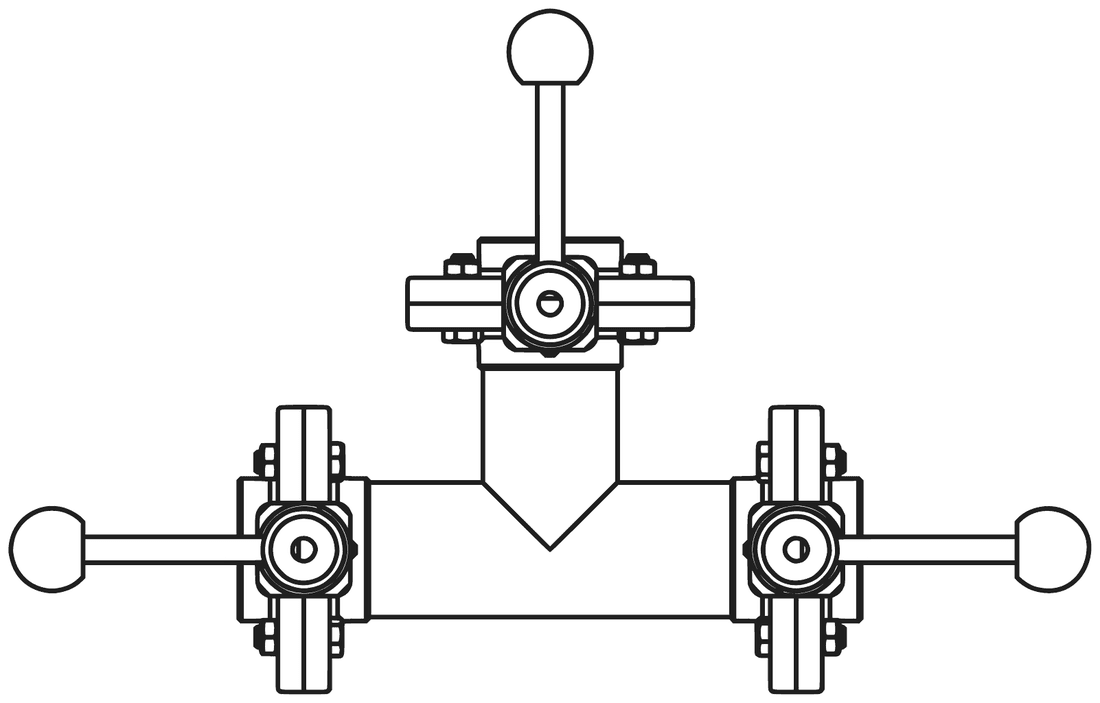

Затвор дисковый трехходовой — технический чертеж

Затвор дисковый трехходовой

Трехходовое исполнение для распределения или смешивания потока по трем направлениям. DIN и SMS, диаметр до 204 мм, присоединение резьба или под приварку.

Сводная таблица характеристик

ВидСтандартДиаметрМакс. давлениеМарки сталиУплотнениеПрисоединение
Затвор дисковыйDINот 28,0 до 204,010 (от 28,0 до 104,0), 8 (от 129,0 до 204,0)AISI 304, AISI 304L, AISI 316, AISI 316LEPDM, SILICONE, VITON, NBRрезьба, Clamp, под приварку
Затвор дисковыйSMSот 25,0 до 101,610AISI 304, AISI 304L, AISI 316, AISI 316LEPDM, SILICONE, VITON, NBRрезьба, под приварку
Затвор дисковый трехходовойDINот 28,0 до 204,010 (от 28,0 до 104,0), 8 (от 129,0 до 204,0)AISI 304, AISI 304L, AISI 316, AISI 316LEPDM, SILICONE, VITON, NBRрезьба, под приварку
Затвор дисковый трехходовойSMSот 25,0 до 101,610AISI 304, AISI 304L, AISI 316, AISI 316LEPDM, SILICONE, VITON, NBRрезьба, под приварку

Выбор уплотнения

Уплотнение определяет рабочую температуру и совместимость со средой — подбирайте по задаче.

УплотнениеТемператураСреда
EPDM-45…+130 °CПар, горячая вода, разбавленные кислоты и щелочи; не масла, не концентрированные кислоты
VITON (FKM)-20…+200 °CМасла, топливо, минеральные кислоты; не кетоны, амины, пар
NBR-30…+100 °CМасла, топливо, техническая вода
Силикон-60…+230 °CПищевые и инертные среды, горячий воздух; не нефтепродукты

Присоединения

Резьбовое (BSP)

Быстрый монтаж без сварки на трубопроводах малого и среднего диаметра. Для частой разборки линии удобнее Clamp.

Clamp (хомутовое, Tri-Clamp)

Пищевые и фармацевтические линии: разборка под мойку CIP/SIP без инструмента (двухходовое исполнение по DIN).

Под приварку

Стационарные линии, где важна герметичность и минимум разъемных соединений.

[ФОТО: макро присоединений — резьба, Clamp, фланец]

Управление и привод

Стандартно — ручка AISI 304/PP. Под автоматизацию: пневмо- или электропривод по запросу, монтажная площадка по ISO 5211 (уточняйте исполнение).

Марки стали в этой категории

Применение

Пищевая и молочная промышленность

Перекрытие и распределение потоков на линиях большого диаметра. Присоединение Clamp и полировка Ra 0,8 мкм для гигиеничности.

Фармацевтика и косметика

Чистые среды и вода WFI. Марки AISI 316/316L и уплотнения для химической инертности.

Химия и водоподготовка

Регулирование потоков воды и технологических сред. AISI 316/316L устойчивее AISI 304 к питтинговой коррозии в хлоридах.

Пивоварение и напитки

Трехходовые затворы распределяют и смешивают потоки на варочных и розливочных узлах без лишних тройников.

Как выбрать

  • Затвор или кран. На больших диаметрах дисковый затвор легче, компактнее и дешевле шарового крана; шаровой кран дает полнопроходность и лучшую герметичность на малых диаметрах.
  • Марка стали. Нейтральные и пищевые среды — AISI 304; хлориды, морская атмосфера, восстановительные кислоты — AISI 316. Для соляной кислоты не подходят ни 304, ни 316.
  • Тип затвора. Простое перекрытие — двухходовой; распределение или смешивание потока по трем направлениям — трехходовой.
  • Диаметр и давление. Сверяйте диаметр и рабочее давление по сводной таблице: на больших диаметрах (от 129 мм) рабочее давление снижается до 8 бар.

Подробный разбор выбора готовится в разделе «Статьи».

Частые вопросы

У затвора поток перекрывается поворотом диска на 90°, у задвижки — поступательным движением клина или шибера. Затвор компактнее, легче и быстрее в управлении, поэтому на больших диаметрах его выбирают чаще задвижки.

Документы и сертификаты

  • Сертификат 3.1 по EN 10204 на металл корпуса (химсостав и механические свойства плавки)
  • Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование)
  • Для оборудования под избыточным давлением свыше 0,05 МПа — оценка по ТР ТС 032/2013 (форма по категории Приложения 1; для данных диаметров и давления, как правило, декларирование)
  • Для пищевого контакта — санитарно-гигиеническая оценка нержавеющих материалов (СГР / экспертное заключение)
  • Протокол испытания на прочность и герметичность
  • Паспорт изделия и прослеживаемость номера плавки

Наличие и отгрузка

Ходовые исполнения — со склада в Краснодаре, отгрузка по всей России и СНГ. Позиции под заказ — срок уточняйте у менеджера.

Узнать цену и наличие: затворы дисковые нержавеющие

Подберем исполнение под задачу, проверим наличие, рассчитаем цену и сроки доставки.
