Запорная арматура
Краны шаровые нержавеющие AISI 304 и 316
Шаровые краны из нержавеющей стали для пищевых, фармацевтических и химических трубопроводов: двух- и трехсоставные, трехходовые и фланцевые исполнения, диаметры до 204 мм, присоединения под резьбу, фланец, Clamp и приварку.
- Марки стали
- Диаметрот 13,7 до 204 мм
- Присоединениярезьба, фланец, Clamp, под приварку
- УплотненияPTFE, EPDM, VITON, NBR, силикон
- Температурадо +230 °C (по уплотнению)
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Кран шаровый
Базовый кран по DIN и SMS: диаметр до 204 мм по DIN (по SMS до 101,6 мм). Присоединение резьба, Clamp или под приварку, уплотнения EPDM/VITON/NBR/силикон.
Кран шаровый двухсоставной
Корпус из двух частей, ISO, давление до 64 бар. Резьба BSP, уплотнение PTFE — компактное решение для трубопроводов.
Кран шаровый трехсоставной
Разборный корпус из трех частей — обслуживание без демонтажа линии. Диаметр до 168,3 мм, присоединение BSP или под приварку.

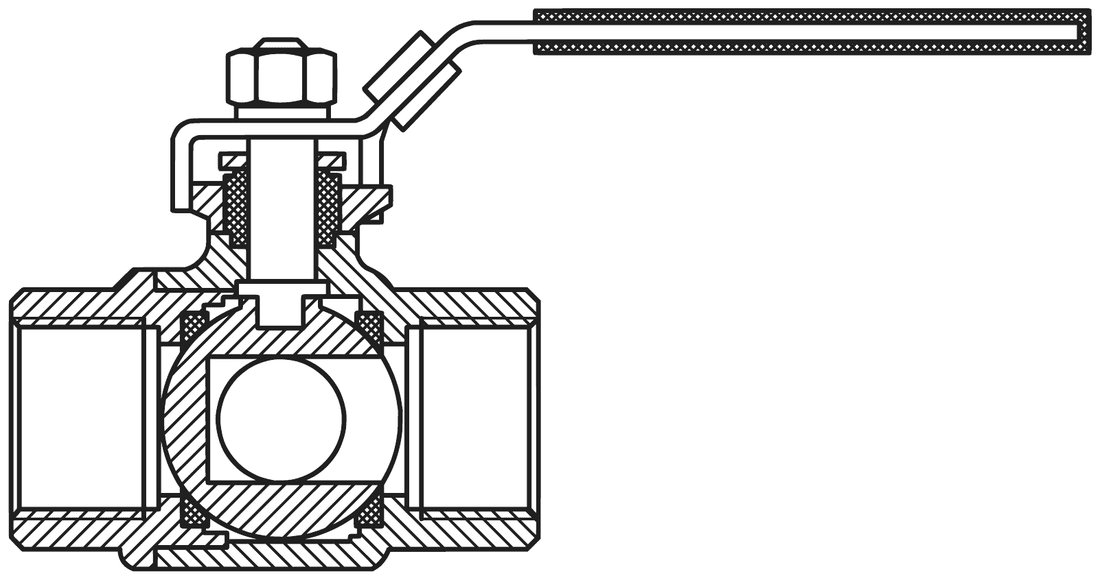

Кран шаровый трехходовой
L-образный канал переключает поток между двумя направлениями, T-образный — распределяет или смешивает поток по трем портам. ISO, присоединение BSP, диаметр до 60,3 мм.

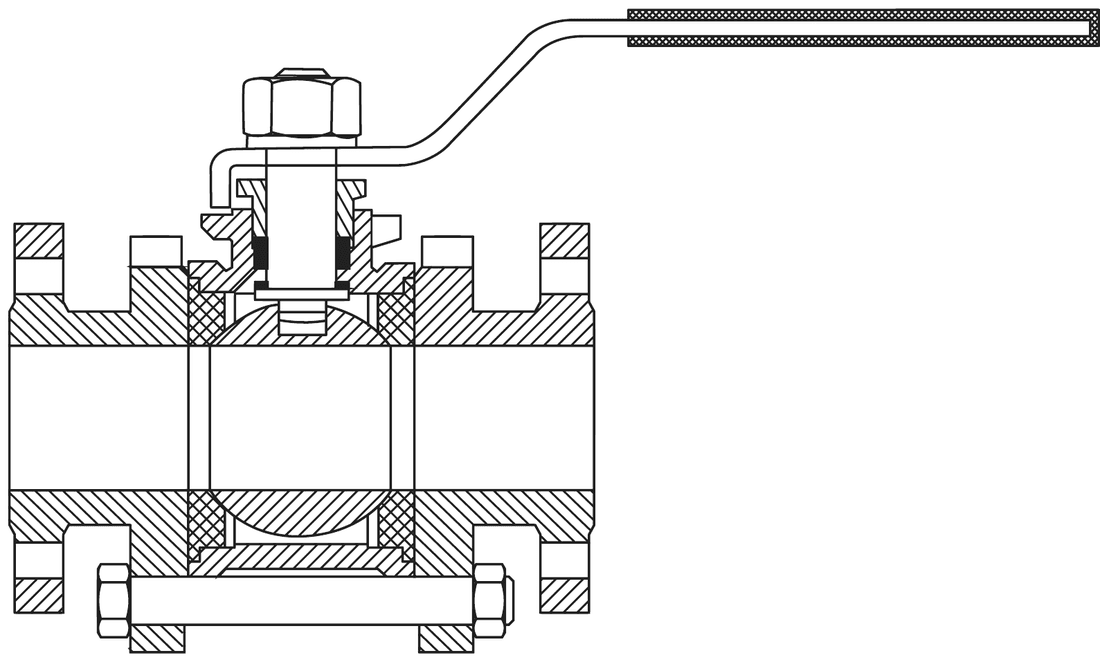

Кран шаровый фланцевый
Фланцевое присоединение, диаметр от 21,3 до 114,3 мм. ISO, давление до 64 бар, уплотнение PTFE.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Макс. давление | Марки стали | Уплотнение | Присоединение |
|---|---|---|---|---|---|---|
| Кран шаровый | DIN | от 28,0 до 204,0 | 10 (от 28,0 до 104,0), 8 (от 129,0 до 204,0) | AISI 304, AISI 304L, AISI 316, AISI 316L | EPDM, SILICONE, VITON, NBR | резьба, Clamp, под приварку |
| Кран шаровый | SMS | от 25,0 до 101,6 | 10 | AISI 304, AISI 304L, AISI 316, AISI 316L | EPDM, SILICONE, VITON, NBR | резьба, Clamp, под приварку |
| Кран шаровый двухсоставной | ISO | от 13,7 до 114,3 (от 1/4" до 4") | 64 (от 13,7 до 33,7), 40 (от 42,4 до 60,3), 25 (от 76,1 до 88,9), 16 (114,3) | AISI 304, AISI 304L, AISI 316, AISI 316L | PTFE | BSP |
| Кран шаровый трехсоставной | ISO | от 13,7 до 168,3 (от 1/4" до 6") | 64 (от 13,7 до 33,7), 40 (от 42,4 до 60,3), 25 (от 76,1 до 88,9), 16 (от 114,3 до 168,3) | AISI 304, AISI 304L, AISI 316, AISI 316L | PTFE | BSP, под приварку |
| Кран шаровый трехходовой | ISO | от 21,3 до 60,3 (от 1/2" до 2") | 64 (от 13,7 до 33,7), 40 (от 42,4 до 60,3) | AISI 304, AISI 304L, AISI 316, AISI 316L | PTFE | BSP |
| Кран шаровый фланцевый | ISO | от 21,3 до 114,3 (от 1/2" до 4") | 64 (от 21,3 до 33,7), 40 (от 42,4 до 60,3), 25 (от 76,1 до 88,9), 16 (114,3) | AISI 304, AISI 304L, AISI 316, AISI 316L | PTFE | фланцевое |
Выбор уплотнения
Уплотнение определяет рабочую температуру и совместимость со средой — подбирайте по задаче.
| Уплотнение | Температура | Среда |
|---|---|---|
| PTFE | -45…+200 °C | Пищевые, фарма, широкая химия, инертные среды (RPTFE до +230 °C) |
| EPDM | -45…+130 °C | Пар, горячая вода, разбавленные кислоты и щелочи; не масла, не концентрированные кислоты |
| VITON (FKM) | -20…+200 °C | Масла, топливо, минеральные кислоты; не кетоны, амины, пар |
| NBR | -30…+100 °C | Масла, топливо, техническая вода |
| Силикон | -60…+230 °C | Пищевые и инертные среды, горячий воздух; не нефтепродукты |
Присоединения
Быстрый монтаж без сварки на трубопроводах малого и среднего диаметра. Для частой разборки линии удобнее Clamp или фланец.
Пищевые и фармацевтические линии: разборка под мойку CIP/SIP без инструмента.
Магистрали большого диаметра и давления, где нужна жесткая стыковка.
Стационарные линии, где важна герметичность и минимум разъемных соединений.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Управление и привод
Стандартно — ручка AISI 304/PP. Под автоматизацию: пневмо- или электропривод по запросу, монтажная площадка по ISO 5211 (уточняйте исполнение).
Марки стали в этой категории
Применение
Линии CIP/SIP, разлив и транспортировка продукта. Присоединение Clamp и полировка Ra 0,8 мкм для гигиеничности.
Чистые среды и вода WFI. Марки AISI 316/316L и уплотнения PTFE для химической инертности.
Агрессивные и хлоридсодержащие среды — AISI 316/316L устойчивее AISI 304 к питтинговой коррозии.
Перекрытие и распределение потоков воды и пара, трехходовые краны для смешивания сред.
Как выбрать
- Присоединение. Под мойку CIP/SIP — Clamp; для магистрали — фланец; для быстрого монтажа — резьба BSP.
- Марка стали. Нейтральные и пищевые среды — AISI 304; хлориды, морская атмосфера, восстановительные кислоты (серная, фосфорная) — AISI 316. Для азотной кислоты достаточно 304, для соляной не подходят ни 304, ни 316.
- Тип корпуса. Нужно обслуживание без демонтажа — трехсоставной; распределение потока — трехходовой.
- Диаметр и давление. Сверяйте диаметр и рабочее давление по сводной таблице: двух- и трехсоставные держат до 64 бар.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл корпуса (химсостав и механические свойства плавки)
- Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование)
- Для оборудования под избыточным давлением свыше 0,05 МПа — оценка по ТР ТС 032/2013 (форма по категории Приложения 1; для данных диаметров и давления, как правило, декларирование)
- Для пищевого контакта — санитарно-гигиеническая оценка нержавеющих материалов (СГР / экспертное заключение)
- Протокол испытания на прочность и герметичность
- Паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые исполнения — со склада в Краснодаре, отгрузка по всей России и СНГ. Позиции под заказ — срок уточняйте у менеджера.
