Клапаны обратные нержавеющие AISI 304 и 316
Обратные клапаны из нержавеющей стали для защиты от обратного потока и гидроудара: гигиенические по DIN и SMS (резьба, Clamp, под приварку, до 10 бар), тарельчатые и «хлопушка» межфланцевого монтажа (до 40 бар). Диаметры от 21 до 324 мм, марки AISI 304/304L/316/316L, уплотнения EPDM и силикон.
- Марки стали
- Диаметрот 21 до 324 мм (1/2"–12")
- Макс. давлениедо 40 бар
- Присоединениярезьба, Clamp, под приварку, межфланцевое
- УплотненияEPDM, силикон
- Температурадо +200 °C (по уплотнению)
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Клапан обратный
Гигиенический обратный клапан по DIN и SMS: диаметр от 25 до 154 мм, присоединение резьба, Clamp или под приварку, давление до 10 бар. Пропускает поток в одном направлении и закрывается при обратном; уплотнения EPDM или силикон, поверхность Ra 0,8 мкм для пищевых линий.

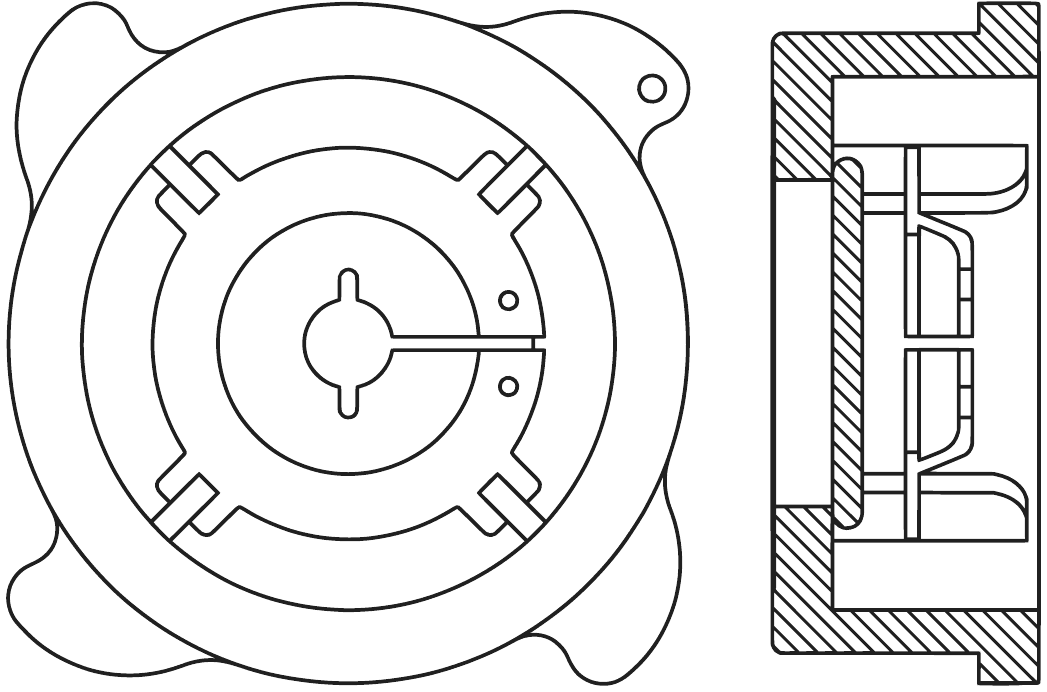

Клапан обратный «тарельчатый»
Тарельчатый (дисковый) обратный клапан межфланцевого монтажа по ISO: диаметр от 21 до 219 мм (1/2"–8"), давление до 40 бар. Подпружиненная тарелка закрывается сразу при остановке потока — защита насосов и компрессоров от обратного потока и гидроудара.

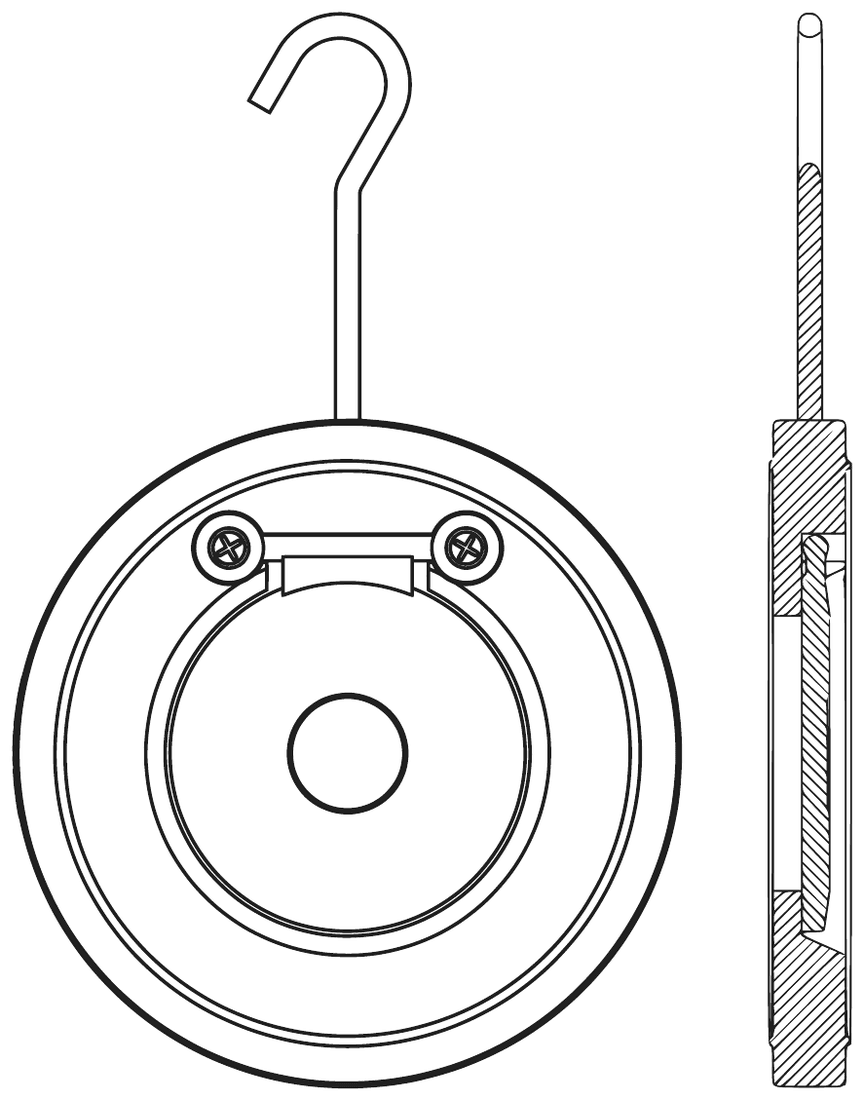

Клапан обратный «хлопушка»
Обратный клапан «хлопушка» (поворотная створка) межфланцевого монтажа по ISO: диаметр от 42 до 324 мм (1 1/4"–12"), давление до 40 бар. Створка откидывается прямым потоком и захлопывается обратным давлением — для магистралей большого диаметра.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Макс. давление | Марки стали | Уплотнение | Присоединение |
|---|---|---|---|---|---|---|
| Клапан обратный | DIN | от 28,0 до 154,0 | 10 | AISI 304, AISI 304L, AISI 316, AISI 316L | SILICONE, EPDM | резьба, Clamp, под приварку |
| Клапан обратный | SMS | от 25,0 до 101,6 | 10 | AISI 304, AISI 304L, AISI 316, AISI 316L | SILICONE, EPDM | резьба, Clamp, под приварку |
| Клапан обратный «тарельчатый» | ISO | от 21,3 до 219,1 (от 1/2" до 8") | 40 | AISI 304, AISI 316 | EPDM | межфланцевое |
| Клапан обратный «хлопушка» | ISO | от 42,4 до 323,9 (от 1 1/4" до 12") | 40,0 | AISI 304, AISI 316 | EPDM | межфланцевое |
Выбор уплотнения
Уплотнение определяет рабочую температуру и совместимость со средой — подбирайте по задаче.
| Уплотнение | Температура | Среда |
|---|---|---|
| EPDM | -45…+130 °C | Насыщенный пар, горячая вода, разбавленные кислоты и щелочи; не масла, не концентрированные кислоты |
| Силикон | -60…+200 °C | Пищевые и инертные среды, горячий воздух; не нефтепродукты |
Присоединения
Гигиенический обратный клапан малого и среднего диаметра: быстрый монтаж без сварки на разборных линиях.
Пищевые и фармацевтические линии: разборка под мойку CIP/SIP без инструмента, поверхность Ra 0,8 мкм.
Стационарные гигиенические линии, где важна герметичность и минимум разъемных соединений.
Тарельчатый клапан и «хлопушка» зажимаются между фланцами трубопровода — компактный монтаж на промышленных магистралях, давление до 40 бар.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Управление и привод
Обратный клапан — самосрабатывающее устройство: открывается прямым потоком и закрывается обратным давлением, без привода и ручного управления. Монтаж строго по стрелке направления потока на корпусе.
Марки стали в этой категории
Применение
Защита насосов и компрессоров от обратного потока и гидроудара при остановке. Тарельчатый клапан и «хлопушка» межфланцевого монтажа, марки AISI 304/316.
Гигиенический обратный клапан DIN/SMS с присоединением Clamp и поверхностью Ra 0,8 мкм — предотвращает смешивание продукта на линиях CIP/SIP.
Чистые среды и вода WFI: марки AISI 316/316L и уплотнения для химической инертности.
Поворотная «хлопушка» до диаметра 324 мм компактно перекрывает обратный поток там, где тарельчатый клапан и задвижка уже неудобны.
Как выбрать
- Тип клапана. Гигиеническая линия и пищевой продукт — обратный клапан DIN/SMS (резьба/Clamp/приварка, до 10 бар). Защита насоса на промышленной магистрали — тарельчатый межфланцевый (до 40 бар). Большой диаметр — «хлопушка».
- Марка стали. Нейтральные и пищевые среды — AISI 304; хлориды, морская атмосфера, восстановительные кислоты — AISI 316. Для соляной кислоты не подходят ни 304, ни 316. Подробнее — в гайдах по AISI 304 и AISI 316.
- Присоединение. Резьба, Clamp и под приварку — у гигиенических DIN/SMS-клапанов; межфланцевое (wafer) — у тарельчатых и «хлопушки». Clamp удобнее для частой разборки под мойку.
- Давление и диаметр. Сверяйте рабочее давление и диаметр по сводной таблице: гигиенические клапаны рассчитаны до 10 бар, тарельчатые и «хлопушка» — до 40 бар.
- Уплотнение. Для пара и горячей воды — EPDM; для пищевых и инертных сред, высокой температуры — силикон. Подбор по среде и температуре — в таблице уплотнений.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл корпуса (химсостав и механические свойства плавки)
- Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование)
- Для оборудования под избыточным давлением свыше 0,05 МПа — оценка по ТР ТС 032/2013 (форма по категории Приложения 1; для данных диаметров и давления, как правило, декларирование)
- Для пищевого контакта — санитарно-гигиеническая оценка нержавеющих материалов (СГР / экспертное заключение)
- Протокол испытания на прочность и герметичность
- Паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые исполнения — со склада в Краснодаре, отгрузка по всей России и СНГ. Позиции под заказ — срок уточняйте у менеджера.
