Чем привод прямого действия отличается от двойного?

Привод прямого действия (воздух–пружина) открывается воздухом, а закрывается пружиной при сбросе давления — это дает отказобезопасное закрытие при потере воздуха. Привод двойного действия (воздух–воздух) управляется воздухом в обе стороны и удерживает арматуру в любом заданном положении.

На какую арматуру ставится привод?

На нержавеющую санитарную арматуру — дисковые затворы, шаровые краны и седельные клапаны. Привод подбирается под тип арматуры, ее диаметр и присоединительную площадку.

Какое давление воздуха нужно для привода?

Рабочее давление сжатого воздуха — до 8 бар, подача через присоединение BSP G1/8". Конкретное давление срабатывания зависит от типоразмера привода и арматуры.

Что значит отказобезопасное (fail-safe) положение?

Это положение, в которое арматура переходит сама при потере управляющего воздуха. У привода прямого действия пружина закрывает (или открывает) арматуру без воздуха, что защищает процесс при аварийном сбросе давления в пневмосети.

Клапаны; пневмоприводы

Пневматические приводы для нержавеющей арматуры

Пневматические приводы для автоматического управления нержавеющей санитарной арматурой — затворами, шаровыми кранами и седельными клапанами. Прямого действия (воздух–пружина) и двойного действия (воздух–воздух), давление сжатого воздуха до 8 бар, подача BSP G1/8", уплотнение PTFE. Вертикальное и горизонтальное исполнение.

Исполнение
вертикальное, горизонтальное
Тип привода
прямого и двойного действия
Давление воздуха
до 8 бар
Подача воздуха
BSP, G1/8"
Уплотнение
PTFE

Узнать цену и наличие Виды

Виды

Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.

Пневматический привод вертикальный

Пневмопривод вертикального исполнения для управления нержавеющей арматурой: прямого действия (воздух–пружина) или двойного (воздух–воздух), давление воздуха до 8 бар, подача BSP G1/8", уплотнение PTFE. Вертикальная компоновка — стандартный монтаж над арматурой.

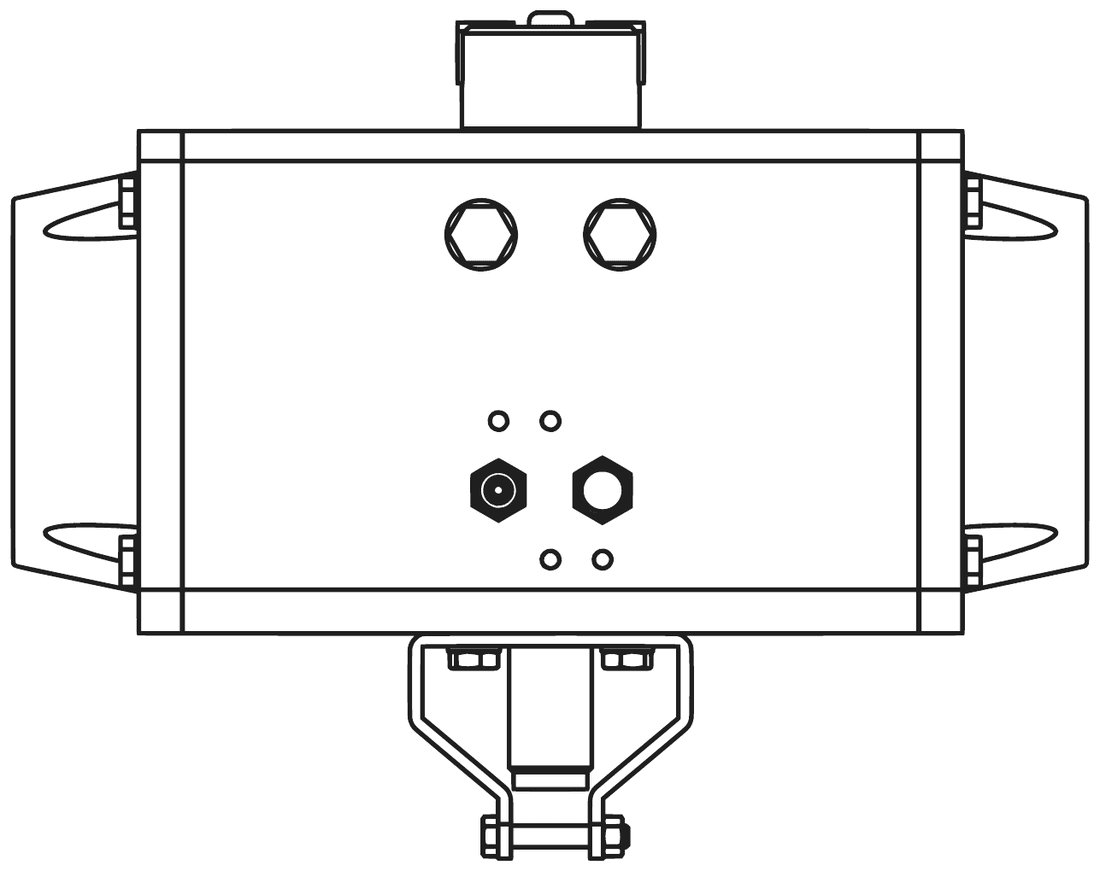

Пневматический привод горизонтальный

Пневмопривод горизонтального исполнения: те же параметры — прямого или двойного действия, воздух до 8 бар, подача BSP G1/8", PTFE. Горизонтальная компоновка для узлов с ограничением по высоте над трубопроводом.

Сводная таблица характеристик

Вид	Тип привода	Уплотнение	Давление воздуха	Подача воздуха	Диаметр подачи
Пневматический привод вертикальный	прямого действия (воздух – пружина), двойного действия (воздух – воздух)	PTFE	8	BSP	1/8"
Пневматический привод горизонтальный	прямого действия (воздух – пружина), двойного действия (воздух – воздух)	PTFE	8	BSP	1/8"

Марки стали в этой категории

Применение

Автоматизация технологических линий

Дистанционное управление затворами, кранами и седельными клапанами по сигналу — без оператора у арматуры.

Пищевая, молочная и фармацевтика

Автоматическое переключение и отсечение потоков на линиях CIP/SIP в составе санитарной нержавеющей арматуры.

Отказобезопасные узлы

Привод прямого действия (воздух–пружина) при сбросе воздуха пружиной возвращает арматуру в исходное безопасное положение (закрытое или открытое — по исполнению) — fail-safe.

Как выбрать

Прямого или двойного действия. Прямого действия (воздух–пружина): при сбросе воздуха пружина возвращает арматуру в безопасное положение — в нормально-закрытом исполнении воздух открывает и пружина закрывает, в нормально-открытом наоборот. Двойного действия (воздух–воздух): воздух подается в обе стороны, привод удерживает любое заданное положение.
Вертикальный или горизонтальный. Исполнение выбирают по компоновке узла: вертикальное — стандартный монтаж над арматурой, горизонтальное — там, где ограничена высота над трубопроводом.
Совместимость с арматурой. Привод подбирается под конкретную арматуру (дисковый затвор, шаровой кран, седельный клапан) и ее присоединительную площадку — уточняйте у менеджера.
Подача воздуха. Рабочий сжатый воздух до 8 бар, подача через присоединение BSP G1/8". Для управления по сигналу автоматики на клапанах применяют управляющую головку C-TOP.

Подробный разбор выбора готовится в разделе «Статьи».

Частые вопросы

Пневмопривод — это исполнительный механизм, который преобразует энергию сжатого воздуха в движение запорного элемента арматуры. Он позволяет открывать и закрывать затвор, кран или клапан дистанционно по сигналу, без оператора у трубопровода.

Документы и сертификаты

Сертификат 3.1 по EN 10204 на металл корпуса (химсостав и механические свойства плавки)
Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование) — привод как исполнительный механизм арматуры
Паспорт изделия и прослеживаемость номера плавки
