Что делает дыхательный клапан резервуара?

Он защищает емкость от деформации: при наливе или нагреве сбрасывает избыточное давление (срабатывание 15 мбар), при сливе или охлаждении впускает воздух против вакуума (срабатывание 20 мбар). Без него цистерна может раздуться или схлопнуться.

Что такое давление открытия и как его выбрать?

Это давление, при котором перепускной клапан начинает сбрасывать среду. Уставка задается из ряда 0–3, 0–6 или 0–10 бар — ее выбирают чуть ниже максимально допустимого давления защищаемой линии. Максимальное давление корпуса клапана — 10 бар.

Зачем защита от вакуума?

При сливе продукта или остывании газа в закрытой емкости давление падает ниже атмосферного, и наружное давление может смять стенки. Дыхательный клапан впускает воздух и выравнивает давление, предотвращая схлопывание резервуара.

Какие марки стали и уплотнения у этих клапанов?

Перепускной — AISI 304/304L/316/316L с уплотнением EPDM; дыхательный — AISI 316L с уплотнением NBR. AISI 316/316L устойчивее к хлоридам и кислотам, чем 304.

На какое давление они рассчитаны?

Перепускной клапан рассчитан на рабочее давление до 10 бар с уставкой открытия 0–10 бар. Дыхательный работает при околоатмосферном давлении: срабатывание измеряется в миллибарах (15 мбар по избытку, 20 мбар по вакууму), максимум корпуса — 1 бар.

Клапаны; пневмоприводы

Перепускные и дыхательные клапаны нержавеющие AISI 304 и 316

Перепускные и дыхательные клапаны из нержавеющей стали для защиты линий и резервуаров. Перепускной сбрасывает избыточное давление (настройка открытия 0–10 бар, под приварку, EPDM), дыхательный поддерживает давление в емкости близким к атмосферному (срабатывание 15 мбар по избыточному и 20 мбар по вакууму, BSP, AISI 316L). Диаметры от 28 до 104 мм.

Марки стали
AISI 304 / 316 / 316L
Диаметр
от 28 до 104 мм
Присоединения
под приварку, BSP
Уплотнения
EPDM, NBR
Функция
защита от избыточного давления и вакуума

Узнать цену и наличие Виды

Виды

Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.

Клапан перепускной

Перепускной клапан по DIN: диаметр 28–104 мм, под приварку, марки AISI 304/304L/316/316L, уплотнение EPDM, поверхность Ra 0,8 мкм. Открывается при заданном давлении (настройка 0–3, 0–6 или 0–10 бар) и сбрасывает избыток, удерживая давление в линии не выше максимума 10 бар.

Клапан дыхательный

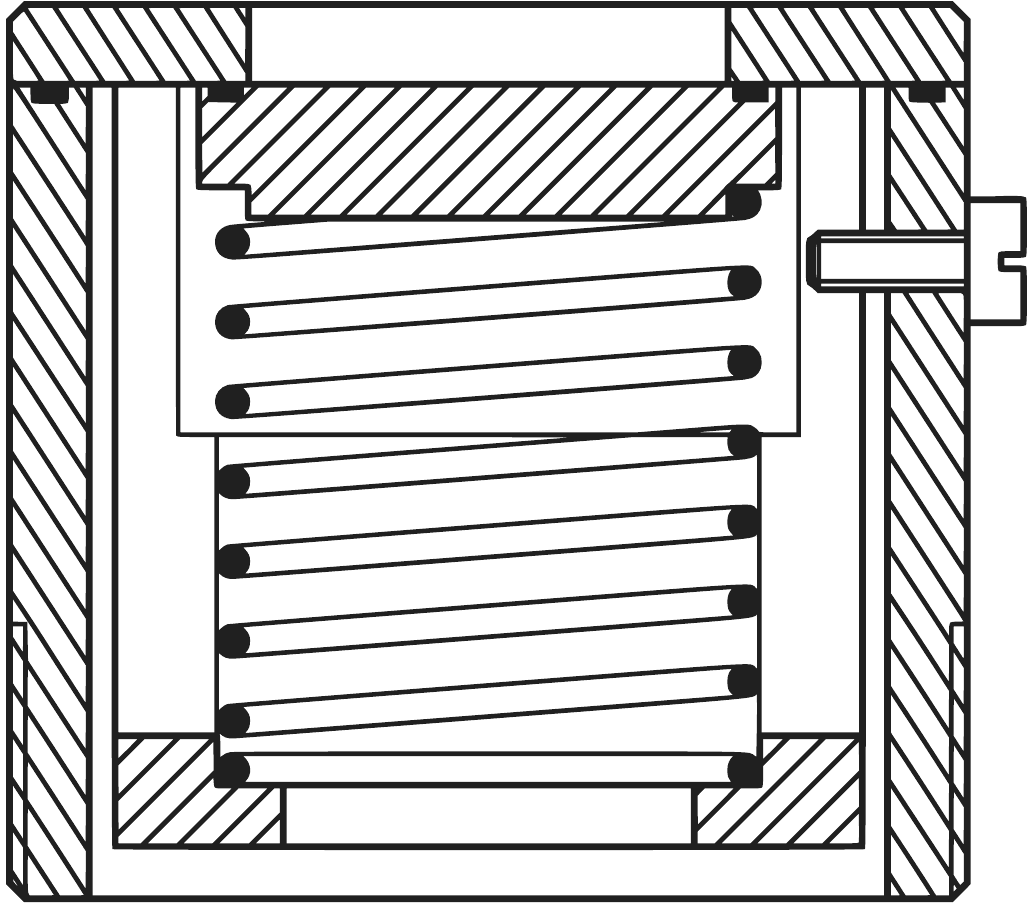

Дыхательный клапан по ISO: диаметр 60–76 мм (2"–2 1/2"), присоединение BSP, марка AISI 316L, уплотнение NBR. Защищает резервуар, впуская и выпуская воздух: срабатывает при избыточном давлении 15 мбар и при вакууме 20 мбар, не давая емкости раздуться или схлопнуться.

Сводная таблица характеристик

Вид	Стандарт	Диаметр	Марки стали	Уплотнение	Макс. давление	Давление открытия	Срабатывание, избыт.	Срабатывание, вакуум	Присоединение
Клапан перепускной	DIN	от 28,0 до 104,0	AISI 304, AISI 304L, AISI 316, AISI 316L	EPDM	10,0	0–3, 0–6, 0–10,0	—	—	под приварку
Клапан дыхательный	ISO	от 60,3 до 76,1 (от 2" до 2 1/2")	AISI 316L	NBR	1,0	—	15,0	20	BSP

Выбор уплотнения

Уплотнение определяет рабочую температуру и совместимость со средой — подбирайте по задаче.

Уплотнение	Температура	Среда
EPDM	-45…+130 °C	Пар, горячая вода, разбавленные кислоты и щелочи (перепускной клапан); не масла, не концентрированные кислоты
NBR	-30…+100 °C	Воздух, масла, топливо, техническая вода (дыхательный клапан)

Присоединения

Под приварку

Перепускной клапан вваривается в линию или аппарат — стационарный контур сброса избыточного давления.

Резьбовое (BSP)

Дыхательный клапан ввинчивается в патрубок резервуара для воздухообмена при наливе, сливе и колебаниях температуры.

[ФОТО: макро присоединений — резьба, Clamp, фланец]

Марки стали в этой категории

Применение

Резервуары и емкости

Дыхательный клапан поддерживает давление в емкости близким к атмосферному при наливе, сливе и температурных колебаниях — защита от раздувания и схлопывания стенок.

Защита линий и аппаратов

Перепускной клапан сбрасывает избыток давления при заданной уставке (0–10 бар), не давая давлению в линии превысить допустимое.

Пищевая и фармацевтика

Санитарное исполнение: марка AISI 316L и поверхность Ra 0,8 мкм для гигиеничных емкостей и технологических линий.

Как выбрать

Перепускной или дыхательный. Перепускной клапан защищает от превышения давления в линии (сброс при уставке 0–10 бар). Дыхательный клапан защищает резервуар от давления и вакуума при наливе/сливе (срабатывание в миллибарах). Это разные задачи — выбирают по защищаемому объекту.
Давление открытия. У перепускного клапана уставка открытия задается из ряда 0–3, 0–6 или 0–10 бар — выбирайте под допустимое давление линии. Максимальное рабочее давление корпуса — 10 бар.
Марка стали. Нейтральные и пищевые среды — AISI 304; хлориды, кислоты, морская атмосфера — AISI 316/316L. Дыхательный клапан поставляется в AISI 316L. Подробнее — в гайдах по AISI 304 и AISI 316.
Присоединение. Перепускной — под приварку (стационарный монтаж в линию); дыхательный — резьбовое BSP в патрубок резервуара.

Подробный разбор выбора готовится в разделе «Статьи».

Частые вопросы

Перепускной клапан сбрасывает избыточное давление из линии или аппарата при заданной уставке (0–10 бар). Дыхательный клапан работает на резервуаре и держит в нем давление близким к атмосферному, впуская воздух при сливе (вакуум) и выпуская при наливе или нагреве (избыток). Это разные защитные функции.

Документы и сертификаты

Сертификат 3.1 по EN 10204 на металл корпуса (химсостав и механические свойства плавки)
Декларирование соответствия со знаком EAC по ТР ТС 010/2011 (машины и оборудование)
Для предохранительной арматуры и оборудования под избыточным давлением свыше 0,05 МПа — оценка по ТР ТС 032/2013 (форма по категории Приложения 1)
Для пищевого контакта — санитарно-гигиеническая оценка нержавеющих материалов (СГР / экспертное заключение)
Протокол испытания на прочность, герметичность и давление срабатывания
Паспорт изделия и прослеживаемость номера плавки

Наличие и отгрузка

Ходовые исполнения — со склада в Краснодаре, отгрузка по всей России и СНГ. Настройка уставки перепускного клапана и нестандартные исполнения — под заказ, срок уточняйте у менеджера.
