Отводы нержавеющие AISI 304 и 316 — 45°, 90°, 180°
Нержавеющие отводы для поворота трубопровода на 45°, 90° и 180°: марки AISI 304, 304L, 316 и 316L, диаметр от 12 до 812 мм, толщина стенки 1,5-6,0 мм. Под приварку по DIN, SMS и ISO, а также резьбовые исполнения BSP (ВР/ВР и ВР/НР). Поверхность от матовой до зеркальной (grit 600) для гигиенических линий. Со склада в Краснодаре, отгрузка по РФ и СНГ.
- Марки стали
- Диаметрот 12 до 812 мм
- Угол45° / 90° / 180°
- СтандартыDIN, SMS, ISO
- Присоединениепод приварку, резьба BSP
- Поверхностьматовая, шлифованная, зеркальная
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Отвод
Отвод под приварку для гигиенических и технологических линий: DIN Ø12-254 со стенкой 1,5-2,0 мм, SMS Ø25-101,6 со стенкой 1,5-3,0 мм, ISO Ø21,3-812 со стенкой 1,5-6,0 мм. Угол 45, 90 и 180 градусов, марки 304/304L/316/316L. Поверхность DIN/SMS матовая, шлифованная (grit 320/180) и зеркальная (grit 600); ISO — матовая.

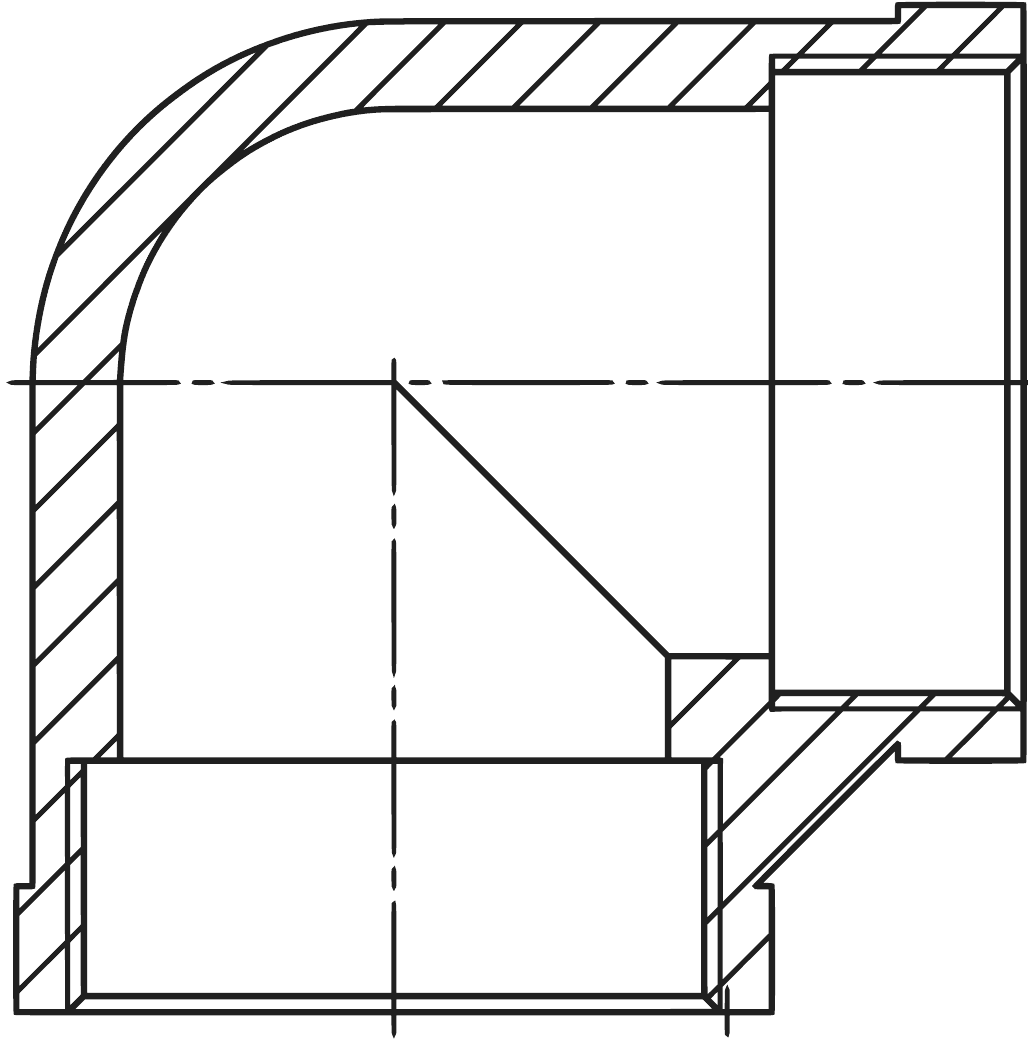

Отвод резьбовой ВР/ВР
Резьбовой отвод ВР/ВР с двумя внутренними резьбами, типовой угол 90 градусов: ISO Ø13,7-114,3 мм (1/4"-4"), марки 304/304L/316/316L. Присоединение BSP, разъемный монтаж без сварки на малых и средних диаметрах.

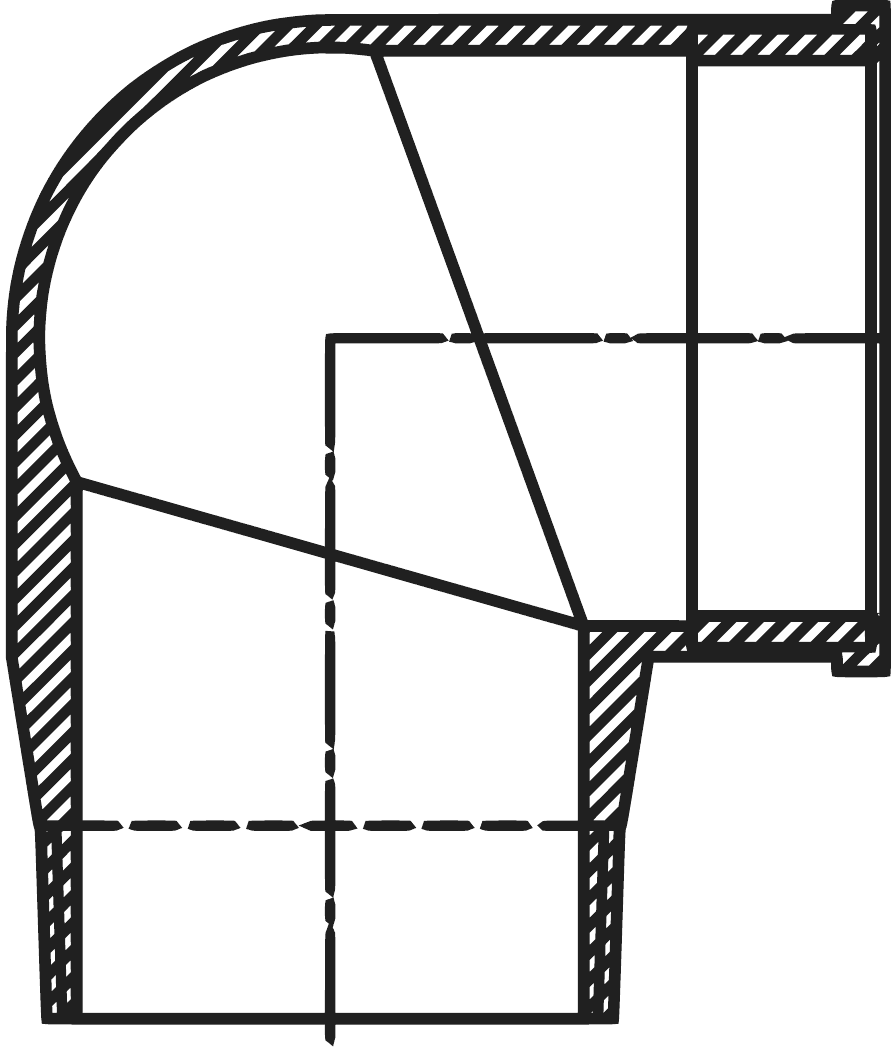

Отвод резьбовой ВР/НР
Резьбовой отвод ВР/НР с одной внутренней и одной наружной резьбой, типовой угол 90 градусов: ISO Ø13,7-114,3 мм (1/4"-4"), марки 304/304L/316/316L. Присоединение BSP — для перехода между внутренней и наружной резьбой в одном узле.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Толщина, мм | Угол | Марки стали | Поверхность | Присоединение |
|---|---|---|---|---|---|---|---|
| Отвод | DIN | от 12,0 до 254,0 | от 1,5 до 2,0 | 45°, 90°, 180° | AISI 304, AISI 304L, AISI 316, AISI 316L | матовая (mill finish), шлифованная (grit 320; grit 180), зеркальная (grit 600) | под приварку |
| Отвод | SMS | от 25,0 до 101,6 | от 1,5 до 3,0 | 45°, 90°, 180° | AISI 304, AISI 304L, AISI 316, AISI 316L | матовая (mill finish), шлифованная (grit 320; grit 180), зеркальная (grit 600) | под приварку |
| Отвод | ISO | от 21,3 до 812,0 | от 1,5 до 6,0 | 45°, 90°, 180° | AISI 304, AISI 304L, AISI 316, AISI 316L | матовая (mill finish) | под приварку |
| Отвод резьбовой ВР/ВР | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | — | BSP |
| Отвод резьбовой ВР/НР | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | — | BSP |
Присоединения
Приварной отвод для стационарных сварных линий с углами 45, 90 и 180 градусов: герметичный неразъемный узел без застойных зон, оптимален для гигиенических и технологических трубопроводов.
Резьбовой отвод ВР/ВР и ВР/НР, типовой угол 90 градусов: быстрый разборный монтаж без сварки на малых диаметрах, когда нужна возможность демонтажа. Угол исполнения уточняйте у менеджера.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Повороты технологических линий молочных, пивоваренных и соковых производств. Зеркальная поверхность grit 600 и приварные отводы без застойных зон облегчают CIP-мойку.
Трубопроводы воды очищенной и продуктовых сред: гигиенические отводы DIN и SMS под приварку с шлифованной поверхностью для требований к чистоте.
Развороты технологических линий с агрессивными средами. Для хлоридсодержащих сред применяют марки AISI 316/316L.
Резьбовые отводы BSP для разборных контуров водоподготовки и приварные отводы крупного диаметра (ISO до Ø812) для магистральных трубопроводов.
Повороты технологических обвязок и каркасных трубопроводов. Толщина стенки до 6,0 мм (ISO) под повышенное давление.
Как выбрать
- Марка стали. Нейтральные среды и питьевая вода — AISI 304/304L; хлориды, морская и агрессивная среда — AISI 316/316L. Подробнее — в гайдах по AISI 304 и AISI 316.
- Стандарт. Гигиенические линии — DIN и SMS под приварку; крупные технологические диаметры (до Ø812) — ISO; резьбовые контуры — ISO с резьбой BSP.
- Угол. Под приварку доступны 45, 90 и 180 градусов; резьбовые отводы ВР/ВР и ВР/НР — как правило, 90 градусов (исполнение уточняйте у менеджера).
- Присоединение. Сварные линии без разъемов — под приварку; разборный монтаж без сварки на малых диаметрах — резьба BSP (ВР/ВР или ВР/НР).
- Диаметр и толщина. DIN Ø12-254 / стенка 1,5-2,0; SMS Ø25-101,6 / 1,5-3,0; ISO Ø21,3-812 / 1,5-6,0. Подбирают под диаметр и стенку сопрягаемой трубы.
- Поверхность. Матовая — для технологических линий; шлифованная (grit 320/180) и зеркальная (grit 600) — для гигиенических производств под CIP-мойку.
- Под приварку. Под сварку выбирают марку и толщину стенки под трубу; технология — в гайде по сварке нержавейки.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл (химический состав и механические свойства плавки)
- Декларирование или сертификация соответствия со знаком EAC по применимому техническому регламенту ТР ТС (форму уточнять у менеджера)
- Санитарно-гигиеническая оценка для контакта с пищевыми и фармацевтическими средами (СГР по запросу)
- Протокол испытаний (контроль геометрии, поверхности и шероховатости)
- Паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые исполнения отводов — со склада в Краснодаре, отгрузка по РФ и СНГ. Нестандартные диаметры, углы и поверхности — под заказ, срок у менеджера.
Смежные товары категории
Другие типы в категории «Соединительная арматура» — характеристики и подбор.
Узнать цену и наличие: отводы нержавеющие
Подберем исполнение под задачу, проверим наличие, рассчитаем цену и сроки доставки.
