AISI 304 или AISI 316?

Для нейтральных сред и общей разводки подходит AISI 304/304L. Для хлоридов, кислот и ответственного пищевого контакта берите AISI 316/316L — он устойчивее к точечной коррозии.

Что такое равнопроходной и переходной тройник?

У равнопроходного все три отвода одного диаметра, у переходного боковой отвод меньшего диаметра, чем магистраль. Каталог не разделяет эти исполнения отдельной колонкой — нужное уточняют при заказе.

Подходят ли тройники для пищевых линий?

Да, гигиенические тройники под приварку по DIN и SMS с полировкой grit 320/180 или зеркальной grit 600 предназначены для пищевых и фармацевтических линий с CIP-мойкой. Для них рекомендуется марка 316/316L и гладкий проток.

Что означает резьба BSP?

BSP — трубная резьба по ISO 228 в дюймовом обозначении (для резьбового тройника от 1/4" до 4"). Резьбовое исполнение дает разборное соединение без сварки.

Какой максимальный диаметр доступен?

По стандарту ISO тройники и крестовины идут до Ø812 мм при толщине стенки до 6,0 мм. DIN — до Ø254, SMS — до Ø101,6 мм.

Тройник под приварку — какая поверхность бывает?

Для DIN и SMS доступны матовая, шлифованная (grit 320/180) и зеркальная (grit 600) поверхности, для ISO — матовая. Выбор зависит от требований к гигиене и мойке линии.

Нужна ли сварка для монтажа?

Тройники и крестовины под приварку монтируются сваркой встык. Технология стыка нержавейки описана в гайде по сварке нержавейки. Резьбовой тройник BSP монтируется без сварки.

Соединительная арматура

Тройники и крестовины нержавеющие AISI 304 и 316

Тройники и крестовины из нержавеющей стали для разветвления трубопроводов: марки AISI 304, 304L, 316, 316L, диаметр от 12 до 812 мм по стандартам DIN, SMS и ISO. Под приварку и в резьбовом исполнении BSP, поверхность от матовой до зеркальной (grit 600). Равнопроходные и переходные тройники, крестовины на четыре отвода. Со склада в Краснодаре и под заказ.

Марки стали
AISI 304 / 304L / 316 / 316L
Диаметр
от 12 до 812 мм
Стандарты
DIN, SMS, ISO
Присоединение
под приварку, резьба BSP
Поверхность
матовая, шлифованная, зеркальная

Узнать цену и наличие Виды

Виды

Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.

Тройник

Тройник на три отвода под приварку: DIN Ø12-254 при стенке 1,5-2,0 мм, SMS Ø25-101,6 при 1,5-3,0 мм, ISO Ø21,3-812 при 1,5-6,0 мм. Марки 304, 304L, 316, 316L; поверхность для DIN и SMS матовая, шлифованная (grit 320/180) и зеркальная (grit 600), для ISO матовая. Бывает равнопроходным (все отводы одного диаметра) и переходным (боковой отвод меньшего диаметра).

Крестовина

Крестовина на четыре отвода крест-накрест под приварку: DIN Ø12-254 при стенке 1,5-2,0 мм, SMS Ø25-101,6 при 1,5-3,0 мм, ISO Ø21,3-812 при 1,5-6,0 мм. Марки 304, 304L, 316, 316L, поверхность как у тройника. Соединяет четыре трубы крест-накрест: один вход делится на три отвода (прямой проток и два перпендикулярных ответвления) — для узлов сложной разводки.

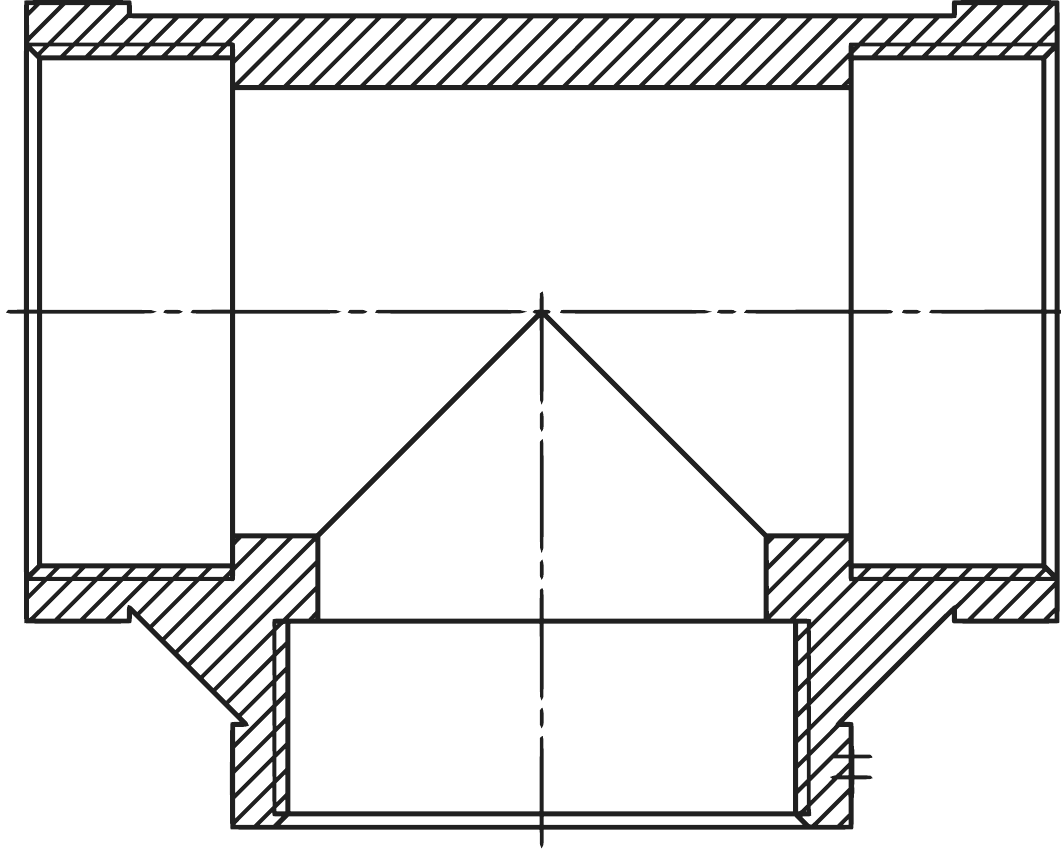

Тройник резьбовой

Тройник резьбовой на три внутренние резьбы BSP по ISO Ø13,7-114,3 (1/4"-4"). Марки 304, 304L, 316, 316L. Дает разборный монтаж малого и среднего диаметра без сварки — удобно для обвязки, ремонта и временных линий.

Сводная таблица характеристик

Вид	Стандарт	Диаметр	Толщина, мм	Марки стали	Поверхность	Присоединение
Тройник	DIN	от 12,0 до 254,0	от 1,5 до 2,0	AISI 304, AISI 304L, AISI 316, AISI 316L	матовая (mill finish), шлифованная (grit 320; grit 180), зеркальная (grit 600)	под приварку
Тройник	SMS	от 25,0 до 101,6	от 1,5 до 3,0	AISI 304, AISI 304L, AISI 316, AISI 316L	матовая (mill finish), шлифованная (grit 320; grit 180), зеркальная (grit 600)	под приварку
Тройник	ISO	от 21,3 до 812,0	от 1,5 до 6,0	AISI 304, AISI 304L, AISI 316, AISI 316L	матовая (mill finish)	под приварку
Крестовина	DIN	от 12,0 до 254,0	от 1,5 до 2,0	AISI 304, AISI 304L, AISI 316, AISI 316L	матовая (mill finish), шлифованная (grit 320; grit 180), зеркальная (grit 600)	под приварку
Крестовина	SMS	от 25,0 до 101,6	от 1,5 до 3,0	AISI 304, AISI 304L, AISI 316, AISI 316L	матовая (mill finish), шлифованная (grit 320; grit 180), зеркальная (grit 600)	под приварку
Крестовина	ISO	от 21,3 до 812,0	от 1,5 до 6,0	AISI 304, AISI 304L, AISI 316, AISI 316L	матовая (mill finish)	под приварку
Тройник резьбовой	ISO	от 13,7 до 114,3 (от 1/4" до 4")	—	AISI 304, AISI 304L, AISI 316, AISI 316L	—	BSP

Присоединения

Под приварку

Приварной тройник или крестовина для стационарных сварных линий, в том числе гигиенических с полировкой. Минимум разъемных соединений, гладкий проток.

Резьба BSP

Резьбовой тройник для разборного монтажа малого и среднего диаметра без сварки: обвязка, ремонт, узлы с периодической разборкой.

[ФОТО: макро присоединений — резьба, Clamp, фланец]

Марки стали в этой категории

Применение

Пищевая промышленность

Разветвление продуктовых линий молочных, пивоваренных и соковых производств. Гигиеническое исполнение под приварку с полировкой до grit 600 для CIP-мойки.

Фармацевтика

Узлы разводки воды очищенной и технологических сред. Зеркальная поверхность и марки 316/316L снижают риск загрязнения и облегчают валидацию.

Химия и водоподготовка

Разводка агрессивных и хлоридсодержащих сред: для них берут AISI 316/316L. Тройники и крестовины формируют коллекторы и распределительные узлы.

Нефтегаз и металлоконструкции

Технологическая обвязка и каркасные узлы трубопроводов. Крупные диаметры по ISO до Ø812 с толщиной стенки до 6,0 мм под нагруженные линии.

Как выбрать

Марка стали. Нейтральные среды — AISI 304/304L; хлориды, кислоты и пищевой контакт с риском коррозии — AISI 316/316L. Подробнее — в гайдах по AISI 304 и AISI 316.
Стандарт. DIN и SMS для гигиенических линий малого и среднего диаметра, ISO — для широкого диапазона диаметров вплоть до Ø812. Стандарт детали подбирают под уже смонтированную трубу и фитинги.
Присоединение. Под приварку — для стационарных сварных линий; резьба BSP — для разборного монтажа без сварки. Под приварку технология стыка описана в гайде по сварке нержавейки.
Равнопроходной или переходной. Равнопроходной тройник — когда боковой отвод того же диаметра, что магистраль; переходной — когда боковой отвод меньше. Каталог не делит позиции отдельной колонкой, исполнение уточняйте при заказе.
Диаметр и толщина. Диаметр и толщину стенки берут под параметры трубы линии: DIN/SMS 1,5-3,0 мм, ISO до 6,0 мм для нагруженных магистралей.
Поверхность. Матовая — для технических линий; шлифованная (grit 320/180) и зеркальная (grit 600) — для пищевых и фармацевтических узлов под CIP-мойку.

Подробный разбор выбора готовится в разделе «Статьи».

Частые вопросы

Тройник имеет три отвода и разветвляет поток в одну сторону от магистрали; крестовина — четыре отвода крест-накрест: один вход делится на три отвода (прямой проток и два перпендикулярных ответвления). Крестовину берут на узлах сложной разводки, тройник — для обычного ответвления.

Документы и сертификаты

Сертификат 3.1 по EN 10204 на металл (химический состав и механические свойства плавки)
Декларирование соответствия со знаком EAC — форму подтверждения уточнять для соединительных деталей по применимому ТР ТС
Санитарно-гигиеническая оценка / СГР для деталей пищевого и фармацевтического контакта
Протокол испытаний и контроль геометрии (диаметр, толщина стенки, шероховатость поверхности)
Паспорт изделия и прослеживаемость номера плавки

Наличие и отгрузка

Ходовые тройники и крестовины — со склада в Краснодаре, отгрузка по РФ и СНГ. Нестандартные диаметры, переходные исполнения и крупные ISO-размеры — под заказ, срок у менеджера.
