Соединительная арматура
Заглушки нержавеющие AISI 304 и 316 — под приварку, Clamp, резьбовые
Заглушки из нержавеющей стали для герметичного закрытия торца трубы и патрубков: приварные донышки, разборные заглушки Clamp и резьбовые гайки-заглушки. Диаметры от 18 до 812 мм, стенка от 1,5 до 6,0 мм, стандарты DIN, SMS, ISO. Марки AISI 304, 304L, 316, 316L под нейтральные и хлоридсодержащие среды. Ходовые исполнения со склада в Краснодаре.
- Марки стали
- Диаметрот 18 до 812 мм
- СтандартыDIN, SMS, ISO
- Присоединениепод приварку, Clamp, резьба BSP
- Типызаглушки, гайки-заглушки
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Заглушка
Заглушка-донышко под приварку закрывает торец трубы наглухо. DIN Ø18-254 со стенкой 1,5-2,0 мм; SMS Ø25-101,6 со стенкой 1,5-3,0 мм; ISO Ø21,3-812 со стенкой 1,5-6,0 мм. Марки 304, 304L, 316, 316L, присоединение под приварку.
Заглушка Clamp
Заглушка Clamp — глухая под зажимной хомут Clamp, разборное санитарное закрытие линии. DIN Ø18-204; SMS Ø25-101,6. Марки 304, 304L, 316, 316L, присоединение Clamp.
Гайка заглушка (под приварку)
Гайка-заглушка под приварку — глухая гайка молочного соединения, приваривается к патрубку. DIN Ø18-204; SMS Ø25-101,6. Марки 304, 304L, обработка поверхности Ra 0,8 мкм.

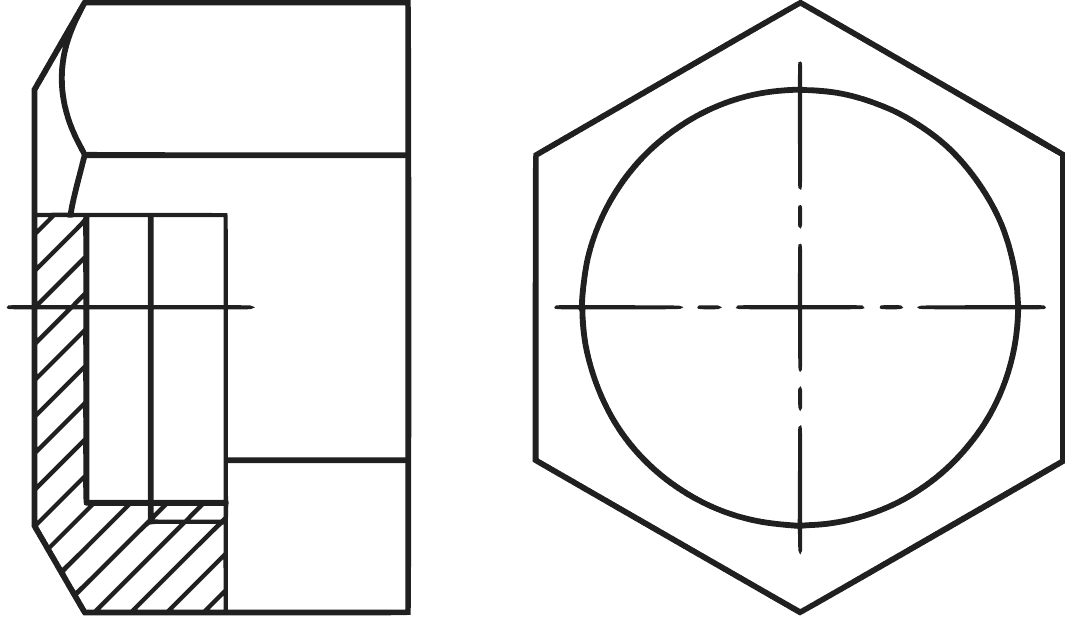

Гайка заглушка резьбовая
Гайка-заглушка резьбовая — глухая резьбовая гайка BSP для разъемных линий. ISO Ø13,7-114,3 (резьба 1/4"-4"). Марки 304, 304L, 316, 316L, присоединение BSP.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Толщина, мм | Марки стали | Обработка поверхности | Присоединение |
|---|---|---|---|---|---|---|
| Заглушка | DIN | от 18,0 до 254,0 | от 1,5 до 2,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | под приварку |
| Заглушка | SMS | от 25,0 до 101,6 | от 1,5 до 3,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | под приварку |
| Заглушка | ISO | от 21,3 до 812,0 | от 1,5 до 6,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | под приварку |
| Заглушка Clamp | DIN | от 18,0 до 204,0 | — | AISI 304, AISI 304L, AISI 316, AISI 316L | — | — |
| Заглушка Clamp | SMS | от 25,0 до 101,6 | — | AISI 304, AISI 304L, AISI 316, AISI 316L | — | — |
| Гайка заглушка (под приварку) | DIN | от 18,0 до 204,0 | — | AISI 304, AISI 304L | RA = 0,8 µm | — |
| Гайка заглушка (под приварку) | SMS | от 25,0 до 101,6 | — | AISI 304, AISI 304L | RA = 0,8 µm | — |
| Гайка заглушка резьбовая | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | AISI 304, AISI 304L, AISI 316, AISI 316L | — | BSP |
Присоединения
Приварная заглушка-донышко — герметичное неразъемное закрытие торца трубы для стационарных линий.
Заглушка Clamp под зажимной хомут — разборное санитарное закрытие, частая разборка и мойка без инструмента.
Резьбовая и приварная гайка-заглушка для разъемных линий, где нужно быстро открыть и закрыть участок.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Закрытие неиспользуемых отводов на санитарных линиях, заглушки Clamp и гайки-заглушки молочного соединения под частую мойку.
Глухое закрытие тупиковых участков и патрубков на трубопроводах высокой чистоты, поверхность Ra 0,8 мкм у гайки-заглушки.
Приварные донышки для агрессивных и хлоридсодержащих сред — исполнение в AISI 316 / 316L.
Герметичное закрытие торцов труб больших диаметров (ISO до Ø812) под приварку, стенка до 6,0 мм.
Заглушки-донышки на технологических врезках и патрубках емкостей в марках 304 / 304L.
Как выбрать
- Марка стали. Нейтральные среды — AISI 304 / 304L; хлориды и агрессивные среды — AISI 316 / 316L. Подробнее — в гайдах по AISI 304 и AISI 316.
- Стандарт. Под действующий контур: деталь по DIN 11852 (ныне EN 10374) под трубу EN 10357 (бывш. DIN 11850), SMS или ISO. Заглушки подбираются под наружный диаметр и стенку трубы линии.
- Тип присоединения. Неразъемно и наглухо — заглушка-донышко под приварку; разборно и санитарно — заглушка Clamp; разъемная резьба — гайка-заглушка BSP или молочная.
- Диаметр и толщина. DIN Ø18-254, SMS Ø25-101,6, ISO Ø21,3-812; стенка от 1,5 до 6,0 мм. Уточняйте Ø и стенку трубы при заказе.
- Чистота поверхности. Для линий высокой чистоты — гайка-заглушка с обработкой Ra 0,8 мкм; полировку по другим позициям уточняйте у менеджера.
- Под приварку. Приварные заглушки и гайки-заглушки монтируются сваркой TIG в среде аргона. Технология — в гайде по сварке нержавейки.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл заглушки (химсостав и механические свойства плавки)
- Декларирование или сертификат EAC по применимому техрегламенту ТР ТС (форму документа уточняйте у менеджера)
- Санитарно-гигиеническая оценка / СГР для контакта с пищевыми и фармацевтическими средами
- Протокол испытания на герметичность
- Паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые исполнения — со склада в Краснодаре, отгрузка по РФ и СНГ. Под заказ — срок у менеджера.
Смежные товары категории
Другие типы в категории «Соединительная арматура» — характеристики и подбор.
Узнать цену и наличие: заглушки нержавеющие
Подберем исполнение под задачу, проверим наличие, рассчитаем цену и сроки доставки.
