Соединительная арматура
Молочные и Clamp санитарные соединения нержавеющие AISI 304 и 316
Санитарные разъемные соединения из нержавеющей стали для гигиеничных технологических линий: зажимные Clamp (Tri-Clamp) и молочные резьбовые по DIN 11851. Диаметр от 18 до 204 мм по DIN и от 25 до 101,6 мм по SMS, марки AISI 304/304L/316/316L. Гигиеническая полировка Ra 0,8 мкм обеспечивает мойку без застойных зон под CIP/SIP. Со склада в Краснодаре, отгрузка по РФ и СНГ.
- Марки стали
- Диаметрот 18 до 204 мм
- СтандартыDIN, SMS
- СоединенияClamp, молочная муфта
- ПоверхностьRa 0,8 мкм (полировка)
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Соединение Clamp
Соединение Clamp — фитинг-патрубок с буртом под зажимной хомут Tri-Clamp. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L/316/316L. Базовый элемент быстроразборных гигиеничных линий под мойку без инструмента.

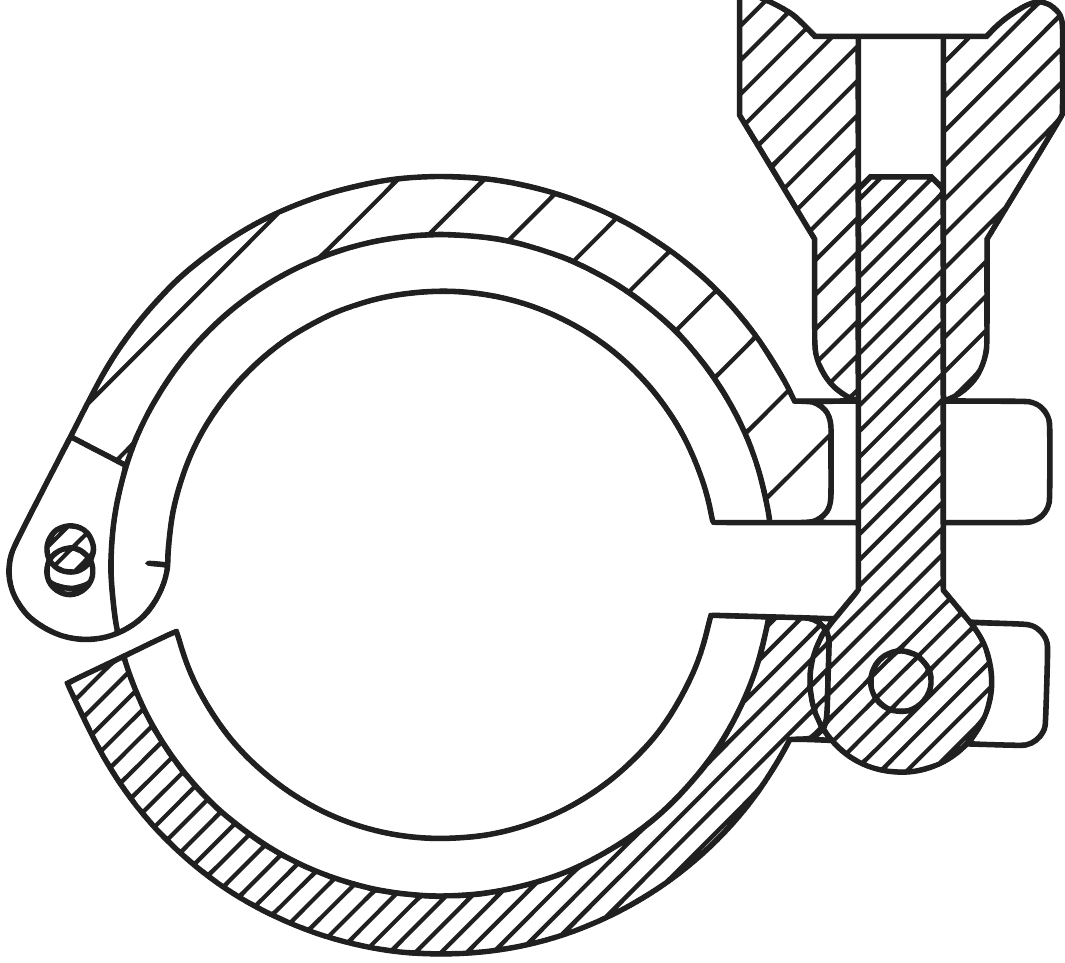

Хомут Clamp
Хомут Clamp — зажимной хомут, который стягивает два бурта Clamp через уплотнение. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L. Обеспечивает герметичный разъемный стык, разбираемый вручную для санобработки.
Штуцер Clamp
Штуцер Clamp — патрубок Clamp под приварку к трубе или стенке емкости. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L/316/316L. Переводит сварное соединение в быстроразборное Clamp.

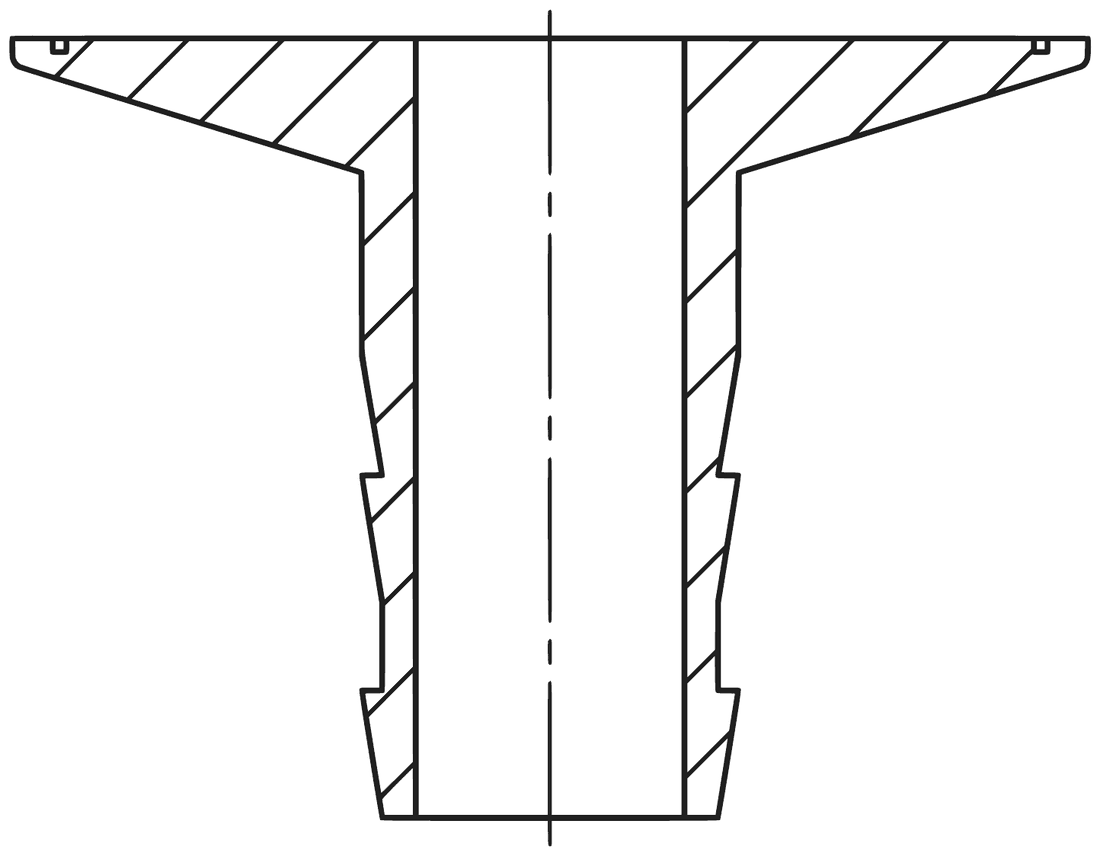

Штуцер шланговый Clamp
Штуцер шланговый Clamp — елочка под шланг с одной стороны и бурт Clamp с другой. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L/316/316L. Соединяет гибкие рукава с жесткой санитарной линией.

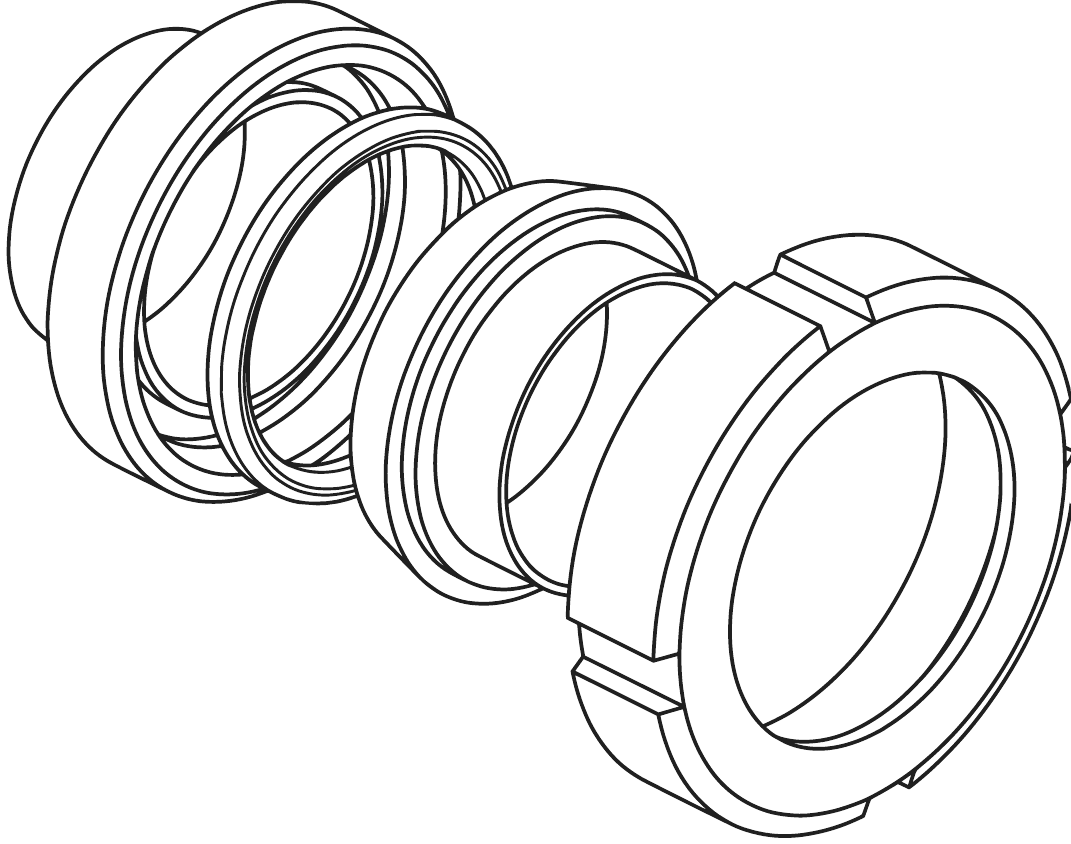

Муфта молочная
Муфта молочная — резьбовое санитарное соединение DIN 11851: конусный патрубок под накидную шлицевую гайку. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L/316/316L, обработка Ra 0,8 мкм. Традиционное соединение пищевой и молочной отрасли.
Гайка шлицевая
Гайка шлицевая — накидная гайка молочного соединения DIN 11851, затягивается ключом по шлицам. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L, обработка Ra 0,8 мкм. Стягивает конусный штуцер и муфту в герметичный стык.
Штуцер конический
Штуцер конический — конусный патрубок молочного соединения под приварку. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L/316/316L, обработка Ra 0,8 мкм. Приваривается к трубе или емкости как ответная часть под накидную гайку.
Штуцер резьбовой
Штуцер резьбовой — молочное соединение, патрубок с наружной резьбой под накидную гайку. Размеры DIN Ø18-204 и SMS Ø25-101,6 мм, марки 304/304L/316/316L, обработка Ra 0,8 мкм, под приварку. В каталоге исполнения по двум чертежам — DIN и SMS.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр, мм | Марки стали | Обработка поверхности | Присоединение |
|---|---|---|---|---|---|
| Соединение Clamp | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | — |
| Соединение Clamp | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | — |
| Хомут Clamp | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L | — | — |
| Хомут Clamp | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L | — | — |
| Штуцер Clamp | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | под приварку |
| Штуцер Clamp | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | под приварку |
| Штуцер шланговый Clamp | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | — |
| Штуцер шланговый Clamp | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | — | — |
| Муфта молочная | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | RA = 0,8 µm | — |
| Муфта молочная | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | RA = 0,8 µm | — |
| Гайка шлицевая | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L | RA = 0,8 µm | — |
| Гайка шлицевая | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L | RA = 0,8 µm | — |
| Штуцер конический | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | RA = 0,8 µm | под приварку |
| Штуцер конический | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | RA = 0,8 µm | под приварку |
| Штуцер резьбовой | DIN | от 18,0 до 204,0 | AISI 304, AISI 304L, AISI 316, AISI 316L | RA = 0,8 µm | под приварку |
| Штуцер резьбовой | SMS | от 25,0 до 101,6 | AISI 304, AISI 304L, AISI 316, AISI 316L | RA = 0,8 µm | под приварку |
Присоединения
Зажимной хомут по DIN 32676 / ISO 2852: быстрая разборка под мойку CIP/SIP без инструмента. Линии с частой санобработкой и переналадкой.
Конусный штуцер плюс накидная шлицевая гайка — традиционное санитарное соединение пищевой отрасли. Где принят парк под молочную резьбу.
Штуцеры Clamp и конические привариваются к трубе или стенке емкости как стационарная ответная часть разъемного узла.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Трубопроводы молока, соков, пива и напитков, где нужна быстрая разборка узлов под ежесменную мойку. Молочные DIN 11851 и Clamp — отраслевой стандарт линий.
Линии очищенной воды, растворов и реагентов с режимами CIP/SIP. Гигиеническая полировка Ra 0,8 мкм исключает застойные зоны и облегчает санобработку.
Стыковка насосов, фильтров, теплообменников и емкостей разъемными узлами Clamp. Шланговые штуцеры подключают гибкие рукава к жесткой линии.
Гигиеничные технологические линии вязких и агрессивных продуктов. Для сред с хлоридами и кислотами берут марку AISI 316/316L.
Санитарные участки подготовки и подачи воды, где требуется разборка для обслуживания. Соединения 304/304L для нейтральных сред.
Как выбрать
- Марка стали. Нейтральные среды и вода — AISI 304/304L; для хлоридов, кислот и агрессивных продуктов — AISI 316/316L. Подробнее — в гайдах по AISI 304 и AISI 316.
- Тип соединения. Для частой мойки и переналадки — Clamp (разборка без инструмента); под существующий парк молочной резьбы — DIN 11851 (конусный штуцер плюс шлицевая гайка).
- Стандарт и размер. DIN — диаметры Ø18-204 мм; SMS — Ø25-101,6 мм. Подбирайте по принятому на линии стандарту и наружному диаметру трубы.
- Обработка поверхности. Для гигиеничных пищевых и фарма-линий — полировка Ra 0,8 мкм без застойных зон. Уточняйте требуемый класс шероховатости под CIP/SIP.
- Под приварку. Штуцеры Clamp и конические монтируются сваркой к трубе или емкости — соблюдайте технологию сварки нержавейки с защитой шва. Технология — в гайде по сварке нержавейки.
- Уплотнение. Под Clamp подбирайте прокладку по среде и температуре (EPDM, силикон, FKM/PTFE). Уплотнение в комплект соединения, как правило, не входит — уточняйте у менеджера.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл (химический состав и механические свойства плавки)
- Подтверждение соответствия по применимому техническому регламенту ТС со знаком EAC (форму документа уточнять у менеджера)
- Санитарно-гигиеническая оценка пригодности к контакту с пищевыми продуктами (СГР) — по запросу
- Протокол испытаний и подтверждение класса обработки поверхности Ra
- Паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые размеры и исполнения — со склада в Краснодаре, отгрузка по РФ и СНГ. Под заказ — срок уточняйте у менеджера.
