Соединительная арматура
Американки, ниппели, сгоны и резьбовые фитинги BSP нержавеющие AISI 304 и 316
Резьбовые фитинги BSP из нержавеющей стали для быстрого монтажа трубопроводов без сварки: американки НР/ВР и ВР/ВР, ниппели, сгоны, футорки, бочонки, ерши и контргайки. Диаметры от 1/8" до 4" (10-114 мм), марки AISI 304 / 304L / 316 / 316L. Американка дает разъемное соединение с накидной гайкой — разбирается без вращения труб. Поставляем со склада в Краснодаре с отгрузкой по РФ и СНГ.
- Марки стали
- РезьбаBSP (НР/ВР)
- Диаметрот 1/8" до 4" (10-114 мм)
- СтандартISO
- Типыамериканки, ниппели, сгоны, футорки, бочонки, ерши, контргайки
Виды
Выберите исполнение под задачу — чертеж и полная таблица характеристик открываются в каталоге.
Муфта американка НР/ВР
Муфта американка НР/ВР — разъемное соединение с накидной гайкой, одна сторона наружная резьба, другая внутренняя. ISO, диаметр от 13,7 до 114,3 мм (1/4"-4"), резьба BSP. Марки 304/304L/316/316L. Разбирается без вращения труб.

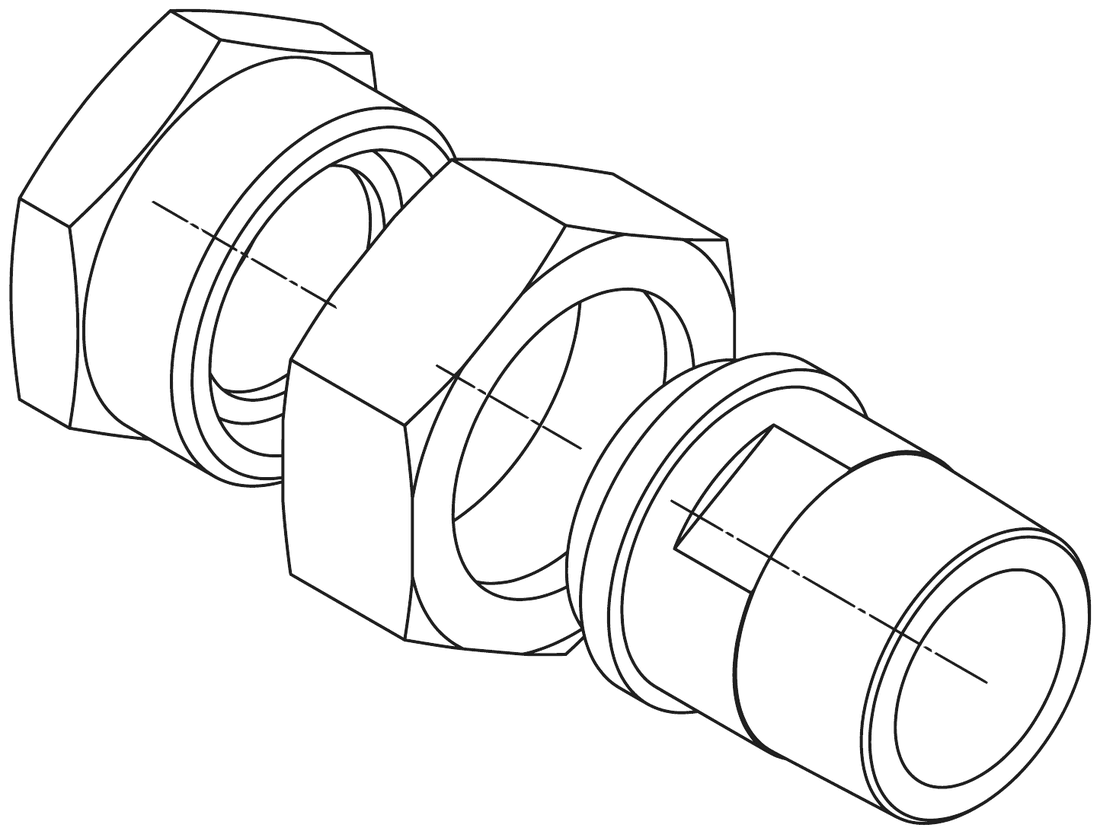

Муфта американка ВР/ВР
Муфта американка ВР/ВР — накидная гайка, обе резьбы внутренние. ISO, диаметр от 13,7 до 114,3 мм (1/4"-4"), резьба BSP. Марки 304/304L/316/316L. Соединяет два патрубка с наружной резьбой.
Муфта американка ВР/ВР переходная
Муфта американка ВР/ВР переходная — стороны разного диаметра. ISO, Ø1 от 21,3 до 60,3 мм (1/2"-2"), Ø2 от 10,3 до 48,3 мм (1/4"-1 1/2"), резьба BSP. Марки 304/304L/316/316L. Разъемный переход между диаметрами.

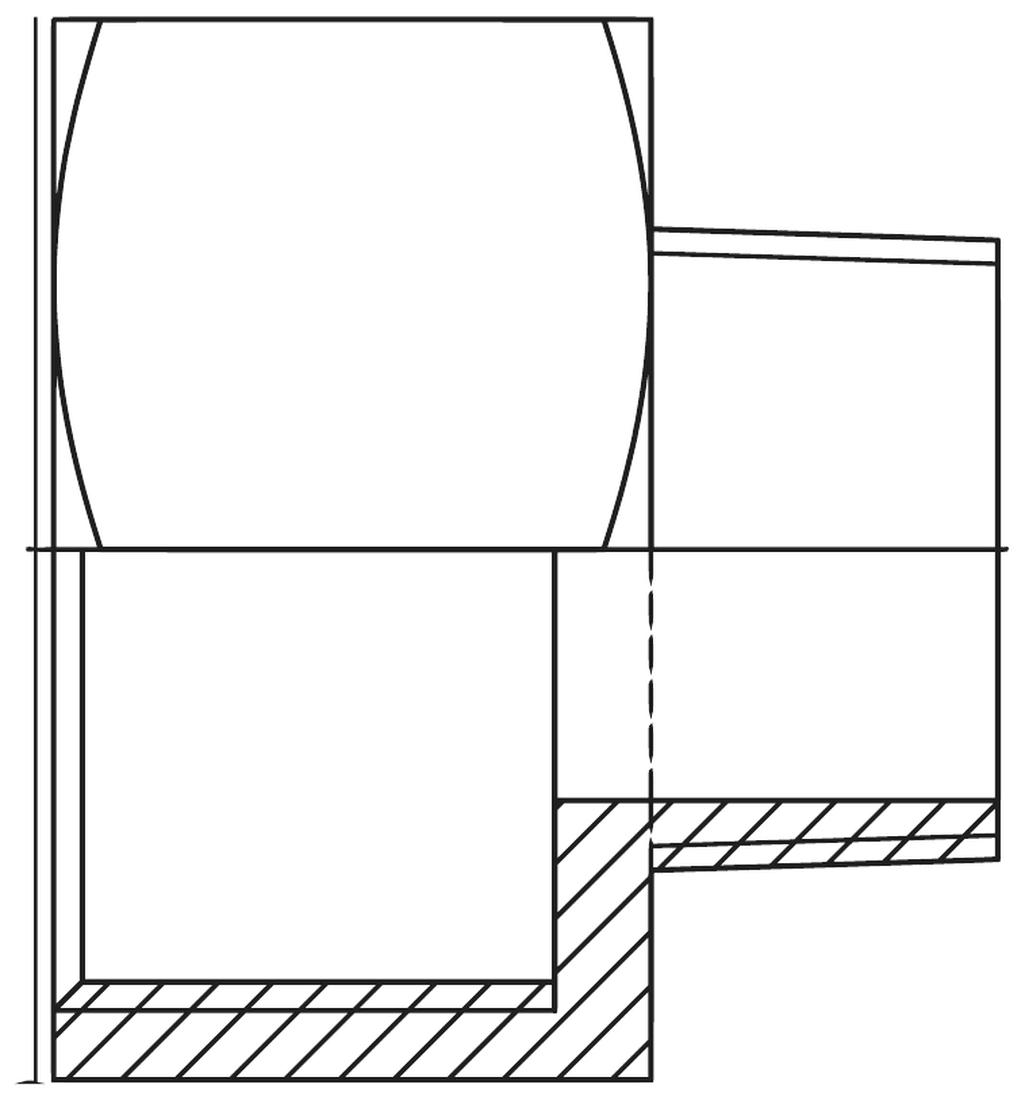

Футорка обратная ВР/НР
Футорка обратная ВР/НР — переходник-уменьшитель: наружная резьба большего диаметра, внутренняя меньшего. ISO, Ø1 от 13,7 до 60,3 мм (1/4"-2"), Ø2 от 10,3 до 48,3 мм (1/8"-1 1/2"), резьба BSP. Марки 304/304L/316/316L.

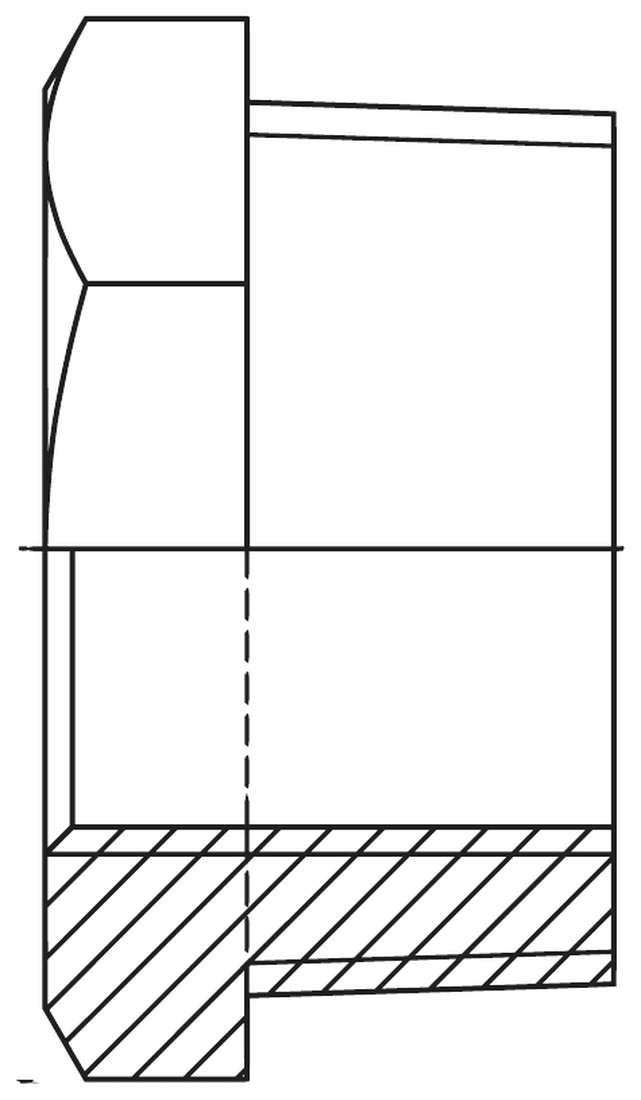

Футорка НР/ВР
Футорка НР/ВР — резьбовой переходник между диаметрами. ISO, Ø1 от 21,3 до 76,1 мм (1/2"-2 1/2"), Ø2 от 13,7 до 60,3 мм (1/4"-2"), резьба BSP. Марки 304/304L/316/316L.

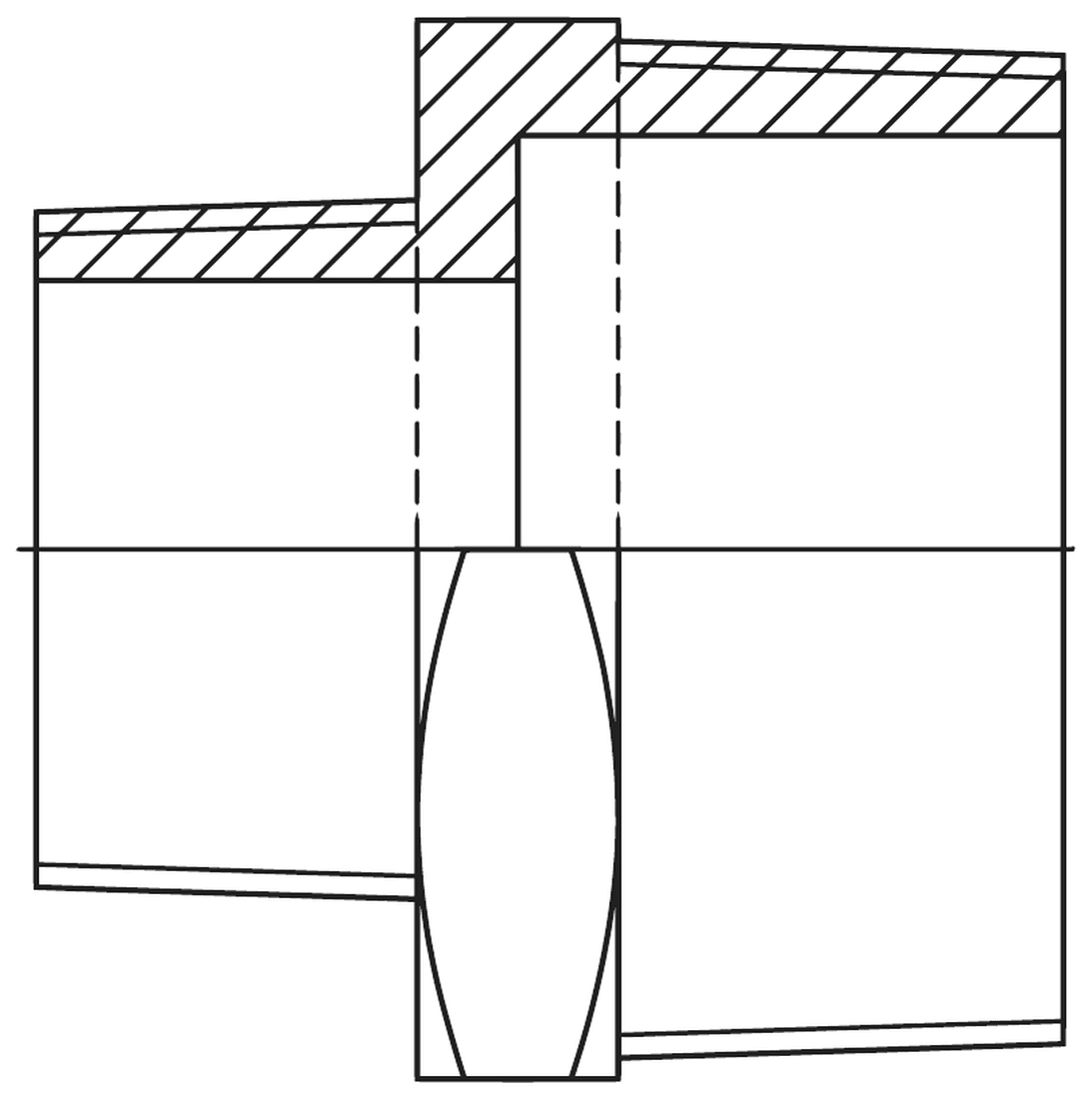

Ниппель переходной НР/НР
Ниппель переходной НР/НР — обе резьбы наружные, разный диаметр. ISO, Ø1 от 21,3 до 60,3 мм (1/2"-2"), Ø2 от 13,7 до 48,3 мм (1/4"-1 1/2"), резьба BSP. Марки 304/304L/316/316L. Соединяет элементы с внутренней резьбой разного размера.

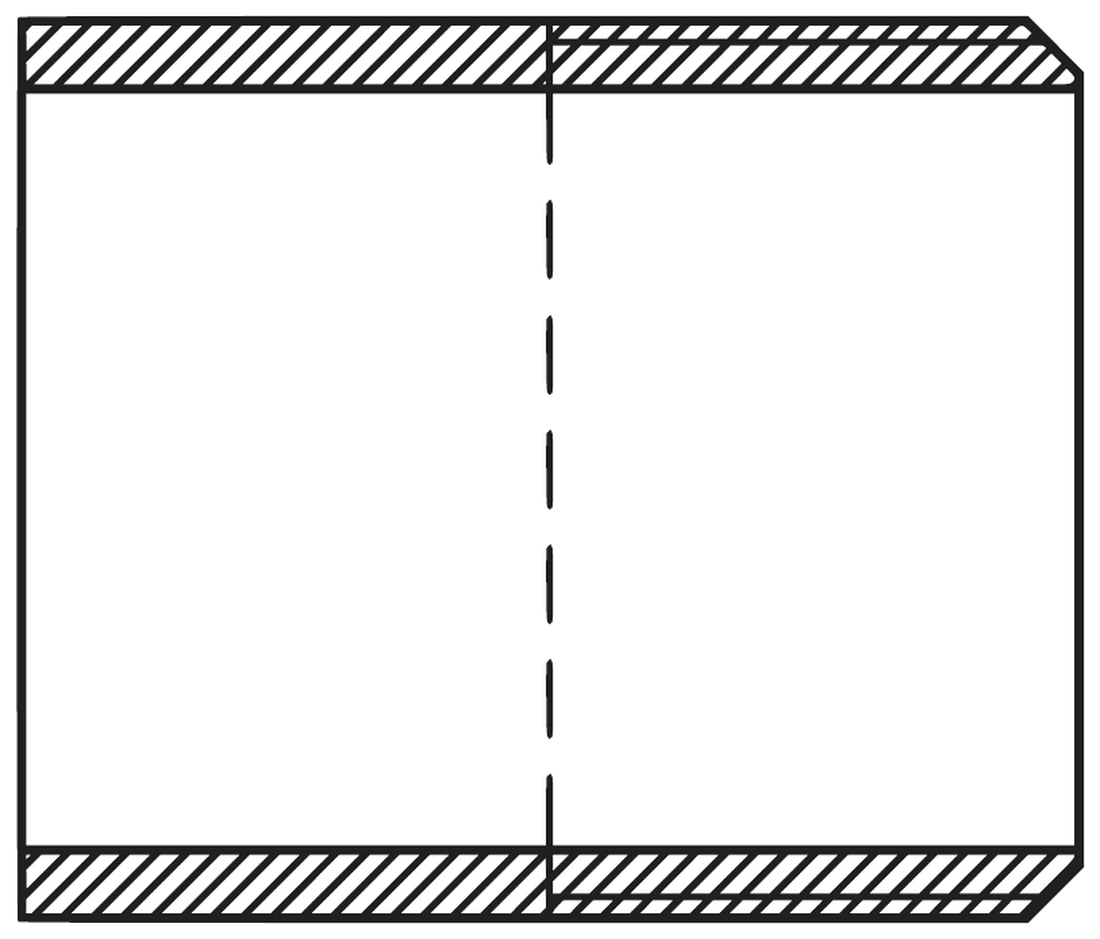

Ниппель приварной
Ниппель приварной — одна сторона резьба BSP, другая под приварку к трубе. ISO, диаметр от 13,7 до 114,3 мм (1/4"-4"). Марки 304/304L/316/316L. Гибрид резьбового и сварного присоединения для перехода с резьбы на приваренную линию.

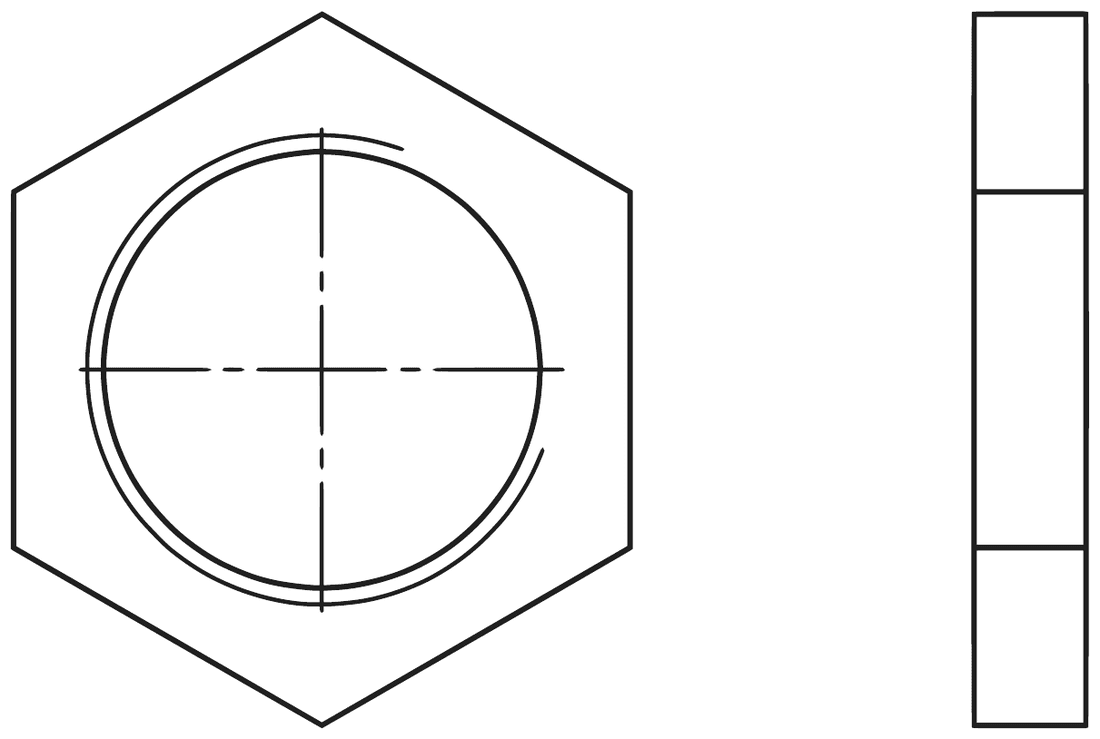

Контргайка
Контргайка — фиксирует резьбовое соединение, внутренняя резьба BSP. ISO, диаметр от 13,7 до 114,3 мм (1/4"-4"). Марки 304/304L/316/316L. Стопорит сгон или ниппель от самоотвинчивания.

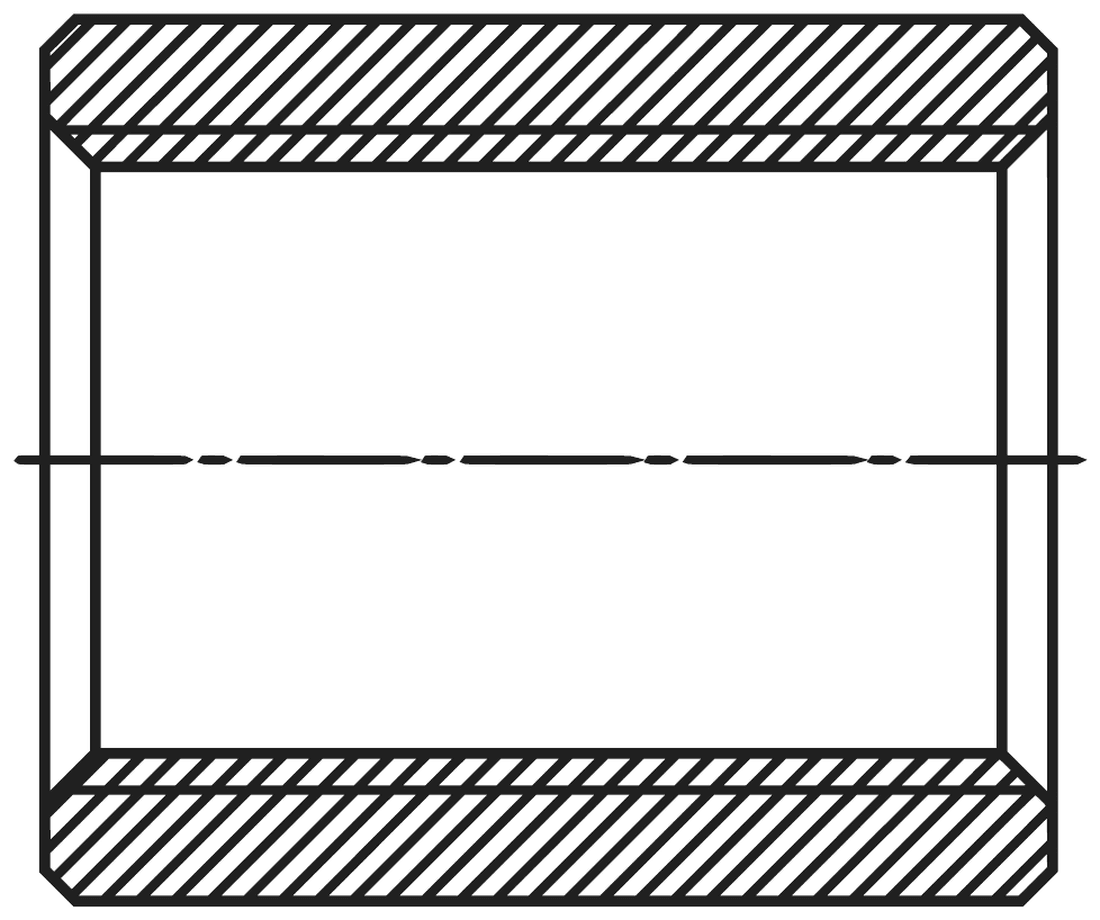

Муфта бочонок
Муфта бочонок — короткий двусторонний резьбовой ниппель без буртика. ISO, диаметр от 13,7 до 114,3 мм (1/4"-4"), резьба BSP. Марки 304/304L/316/316L. Наращивает резьбовое соединение между двумя элементами с внутренней резьбой.
Ерш
Ерш — двусторонний резьбовой ниппель НР/НР удлиненный. ISO, диаметр от 10,3 до 60,3 мм (1/8"-2"), резьба BSP. Марки 304/304L/316/316L. Применяется для соединения элементов с внутренней резьбой с зазором между ними.

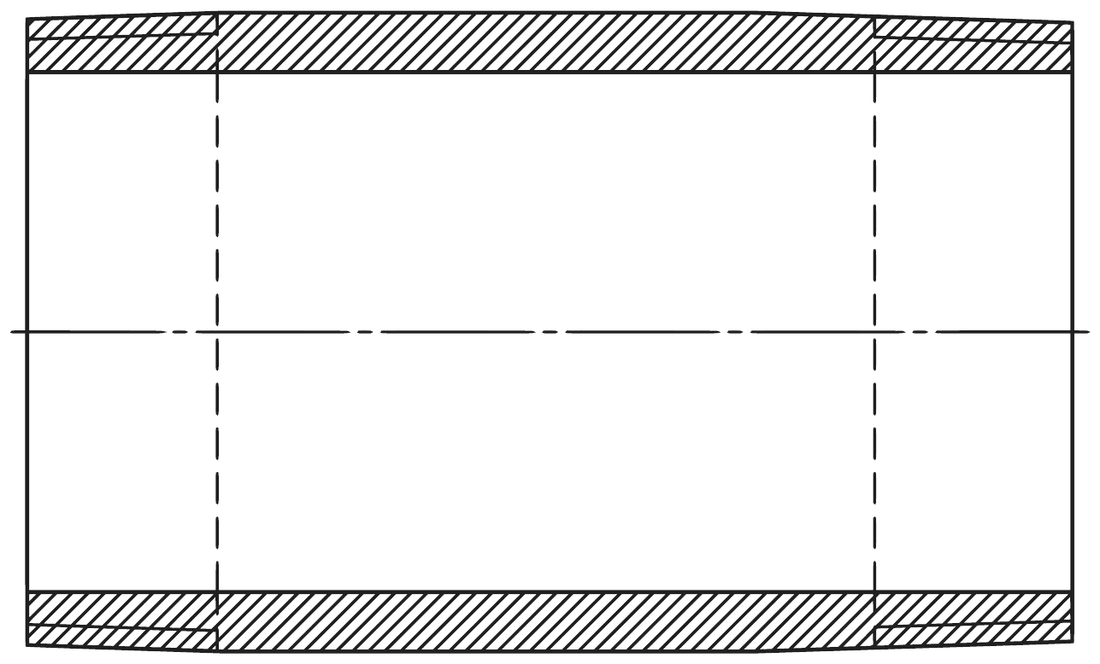

Сгон
Сгон — длинный резьбовой патрубок с длинной резьбой под контргайку для разъема трубопровода. ISO, диаметр от 13,7 до 114,3 мм (1/4"-4"), резьба BSP. Марки 304/304L/316/316L. Позволяет собрать и разобрать линию без вращения труб.
Сводная таблица характеристик
| Вид | Стандарт | Диаметр | Ø1 (вход) | Ø2 (выход) | Марки стали | Присоединение |
|---|---|---|---|---|---|---|
| Муфта американка НР/ВР | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Муфта американка ВР/ВР | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Муфта американка ВР/ВР переходная | ISO | — | от 21,3 до 60,3 (от 1/2" до 2") | от 10,3 до 48,3 (от 1/4" до 1 1/2") | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Футорка обратная ВР/НР | ISO | — | от 13,7 до 60,3 (от 1/4" до 2") | от 10,3 до 48,3 (от 1/8" до 1 1/2") | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Футорка НР/ВР | ISO | — | от 21,3 до 76,1 (от 1/2" до 2 1/2") | от 13,7 до 60,3 (от 1/4" до 2") | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Ниппель переходной НР/НР | ISO | — | от 21,3 до 60,3 (от 1/2" до 2") | от 13,7 до 48,3 (от 1/4" до 1 1/2") | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Ниппель приварной | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP, под приварку |
| Контргайка | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Муфта бочонок | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Ерш | ISO | от 10,3 до 60,3 (от 1/8" до 2") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
| Сгон | ISO | от 13,7 до 114,3 (от 1/4" до 4") | — | — | AISI 304, AISI 304L, AISI 316, AISI 316L | BSP |
Присоединения
Вкручивается во внутреннюю резьбу ответной части — ниппели, сгоны, наружная сторона футорки.
Принимает наружную резьбу ответной детали — муфты, контргайки, внутренняя сторона футорки.
Разъемное соединение, которое разбирается без вращения труб — там, где нужен частый демонтаж узла.
Только ниппель приварной — гибрид резьбы и сварки для перехода с резьбового участка на приваренную линию.
[ФОТО: макро присоединений — резьба, Clamp, фланец]
Марки стали в этой категории
Применение
Обвязка насосов, дозаторов и КИП на технологических линиях, где нужен разъемный монтаж для мойки и обслуживания. Американки упрощают демонтаж узлов без разборки всей линии.
Соединение фильтров, мембранных модулей и арматуры по резьбе BSP. Сгоны с контргайками дают разъемные участки для замены картриджей и элементов.
Резьбовые узлы на трубопроводах с агрессивными средами — для хлоридных и кислотных сред берут AISI 316/316L. Футорки и ниппели обеспечивают переходы между диаметрами.
Разъемные резьбовые соединения на вспомогательных линиях и контурах CIP-мойки. Нержавеющая сталь не корродирует и держит санитарную обработку.
Монтаж распределительных коллекторов и обвязки оборудования без сварки. Бочонки, контргайки и сгоны позволяют быстро собрать и перенастроить узел.
Как выбрать
- Марка стали. Нейтральные среды и вода — AISI 304/304L; хлориды, кислоты и санитарные среды — AISI 316/316L. Подробнее — в гайдах по AISI 304 и AISI 316.
- Тип резьбы. Каталог указывает резьбу BSP. Различают цилиндрическую BSPP (G) и коническую BSPT (R) — уточняйте у менеджера конкретное исполнение под ответную часть.
- Тип фитинга. Для частого демонтажа — американка; для разъема линии без вращения труб — сгон с контргайкой; для перехода диаметров — футорка или переходной ниппель.
- Сторона резьбы (НР/ВР). НР (наружная) вкручивается во внутреннюю резьбу ответной части, ВР (внутренняя) принимает наружную. Подбирайте пару по присоединению существующего узла.
- Диаметр. Диапазон от 1/8" до 4" (10-114 мм). Подбирайте по присоединительному размеру трубы или арматуры; переходные исполнения соединяют разные диаметры.
- Под приварку. Если нужен переход с резьбы на сварную линию — берите приварной ниппель. Технология — в гайде по сварке нержавейки.
Подробный разбор выбора готовится в разделе «Статьи».
Частые вопросы
Документы и сертификаты
- Сертификат 3.1 по EN 10204 на металл (химический состав и механические свойства плавки)
- Декларирование или сертификация соответствия со знаком EAC по применимому техническому регламенту ТС (форму и регламент уточнить у менеджера)
- Санитарно-гигиеническая оценка или СГР для исполнений в контакте с пищевой продукцией
- Протокол испытаний (геометрия резьбы и прочность соединения)
- Паспорт изделия и прослеживаемость номера плавки
Наличие и отгрузка
Ходовые типоразмеры — со склада в Краснодаре, отгрузка по РФ и СНГ. Редкие исполнения и переходные размеры — под заказ, срок уточняйте у менеджера.
